rod lens

Стержень из увеличительного стекла

Стержневые линзы полируются по окружности и земле на обоих концах. Оптическая производительность аналогична объективу цилиндра. Коллимированный свет, проходящий через диаметр стержневого объектива, будет сфокусирован на линии. Оптическое стекло и УФ плавленые Кремнеземные подложки доступны для различных УФ, видимых и NIR приложений.

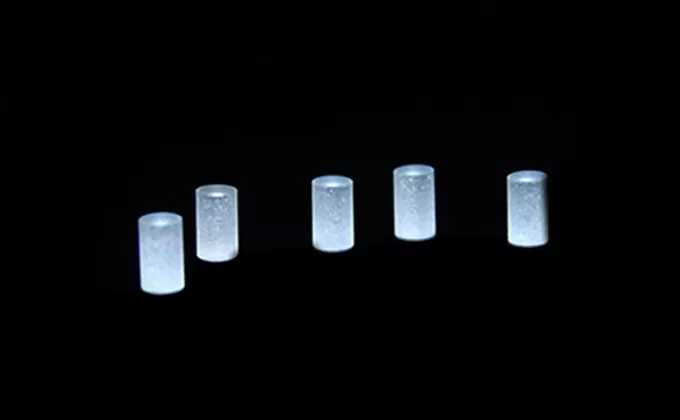

Описание стержень из увеличительного стекла

Объектив оптического стержня в основном используется для изменения требований к дизайну для размера изображения. Например, преобразование точки в точку линии или изменение высоты изображения без изменения ширины изображения. Стержневые линзы могут быть применены для освещения линейного детектора, сканирования штрих-кодов, голографического освещения, обработки оптической информации, компьютера, лазерного излучения. Кроме того,Цилиндрические линзыИспользуется в высокомощных лазерных системах и synchrotron beamlines. В то же время требования к частям стержневых линз становятся все выше и выше, особенно в высокомощной лазерной полости и интерферометрах дальних линий. Такие как высокоточные измерительные приборы и устройства. Как профессиональный оптический производитель,Ecoptik(Также известный как BRD Optical) имеет эти типы оборудования. Индекс преломления поперечного сечения параболически формы и имеет эффект самофокусировки на пучке, который может использоваться на оптической линзе, коллимированной волокном.

Спецификации стержень из увеличительного стекла



МатериалПлавленый кремнезем IR Trasmissive класс с OH< 10 PPM
-1 шт.Диаметр4,75 мм/-0,1 мм
2Длина12 мм/0,2 мм
3Ясная апертура4,75 мм (14,922 мм Общая окружность) * 10 мм длина
4Высокое качество поверхности20/10 устойчивые к царапинам/копать
5Поверхности1 длина волны неравномерность
6Скошенный край45Deg /-15 град Макс конического зубчатого колеса = 0,5 мм
7ПокрытиеMgF2 твердое покрытие центрируется на 780нм
8AOI22Deg

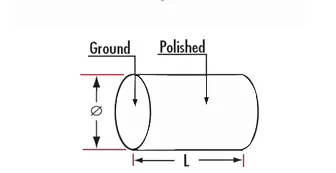

Рисунок стержень из увеличительного стекла

Drawing Of Rod Lens
