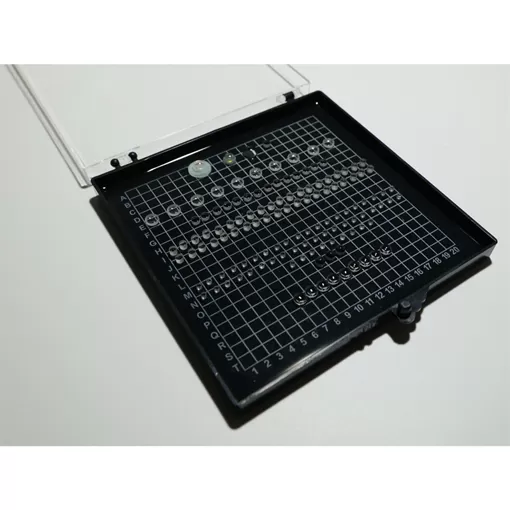

Микро линзы.

ECOPTIK может обрабатывать высокоточные индивидуальные микро линзы диаметром от 1 мм до 10 мм. Он может включать в себя различные материалы в ультрафиолетовых, видимых и инфракрасных диапазонах. Такие микро линзы являются основными компонентами многих оптических систем и широко используются в медицинских приборах, оптическом оборудовании передачи волокна, системах микроскопии и т.д.

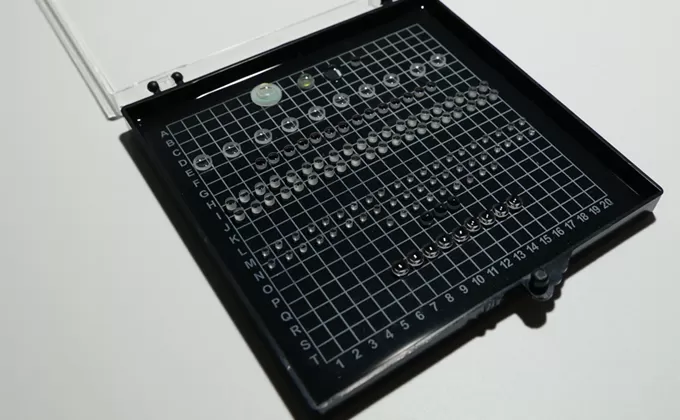

Описание миниатюрных линз

Микрооптические продукты, предлагаемые компанией ECOPTIK, в основном представляют собой монолизы, в том числе сферические зеркала, призму, зеркала, окна и т.д. Не микролизовый массив. Основным способом обработки является шлифование и полировка, и одна линза может обеспечить хорошую оптическую точность.

В настоящее время он широко используется, например, в медицинской эндоскопе (ушной, лапароскопической, колоноскопической и т.д.). Это значительно улучшило эффект изображения.

Спецификация микро линз.

Проект

Спецификация

Материалы

Оптическое стекло, расплавленный кварц, сапфил и т.д.

Диаметр

1mm ~ 10mm

Допустимость диаметра

±0.001mm

фокусное расстояние

-50mm ~ 200mm

Толерантность фокусировки

±1%

коаксичность

< 3 arc min

Диаметр светового отверстия

>85% of dia

Качество поверхности

60/40, 20/10

Точность поверхности

<λ/10@633nm

лицо

0.05mm x 45°

покрытие

Upon client's request
