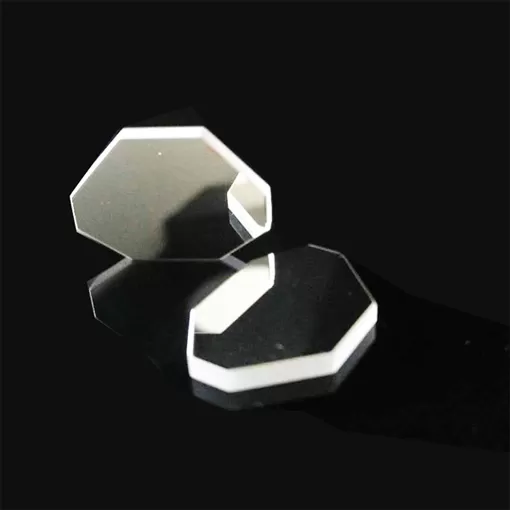

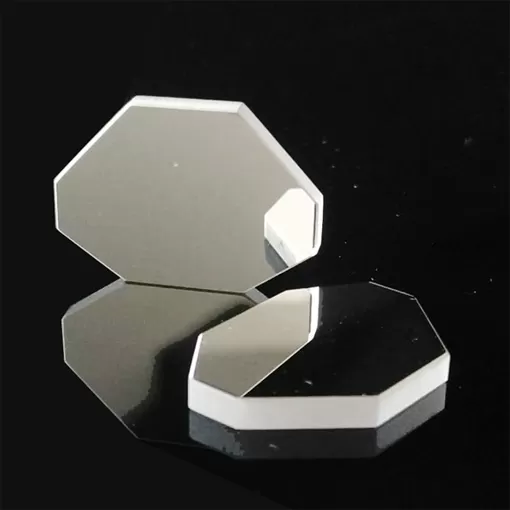

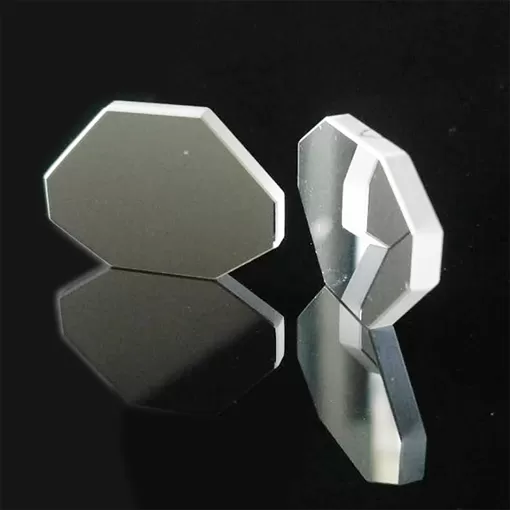

Зеркало сканирования

Приложения для зеркального сканирования включают ультра-высокие динамические, низкие инерционные зеркала сканирования для лазерной обработки, полосы камер, LIDAR, безопасность, зондирование и Таргетирование приложений, где Повышенная прочность на изгиб, однородность, высокие резонансные частоты, ультра-низкая инерция и качество оптической поверхности являются ключом.

Описание зеркало сканирования

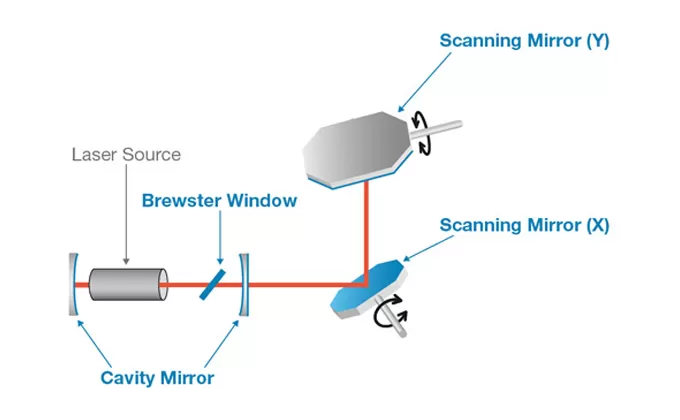

Сканирования зеркалоEcoptik(Также известный как BRD Optical)-это светлое прямоугольное зеркало, которое используется для высокоскоростной двухосевой системы лазерного сканирования. Размеры для каждого зеркала были рассчитаны соответственно с размером лазерного луча. Оптическое зеркало имеет высокую отражательную способность 99.5% или выше. Зеркала сканирования обычно устанавливаются на гальванометр для целей сканирования. Для двухосевого зеркала сканирования, обычно у зеркала Y есть больший размер по сравнению с зеркалом X. Это связано с тем, что зеркало X используется для сканирования зеркала Y, а не непосредственно объекта.

description

Технические характеристики Зеркало сканирования


МатериалBK7 стекло/плавленый кремнезем/кремнезем
Измерение8 мм ~ 30 мм
По размерности± 0,1 мм
Допуск по толщине+ 0,0 мм/0,05 мм
Высокое качество поверхности20/10, 10/5
Это действительно плоский экранΛ/4 ~ λ/10
Параллелизм<3o дуги сек
Длина волны лазера1060nm, 1064nm, 532nm, 355nm,266nm
Покрытие R>99.5%Высоко отражающее покрытие/диэлектрическое покрытие/металлическое покрытие


Тип нет.Размер пятнаРазмер (мм)Перемещение по оси
BRD-SCM-T1.058,08,4x11,5 x1.05X
10,1x15,1 x1.05Y
BRD-SCM-T1.710,014,7x19,4x1,7X
16,4x28,0x1,7Y
BRD-SCM-T2.020,025,0x30,0x2,0X
30,0x35,0x2,0Y
BRD-SCM-T3.2A12,018,3x24,6x3,2X
21,3x38,9x3,2Y
BRD-SCM-T3.2B15,022,1x28,8x3,2X
24,8x39,4x3,2Y
