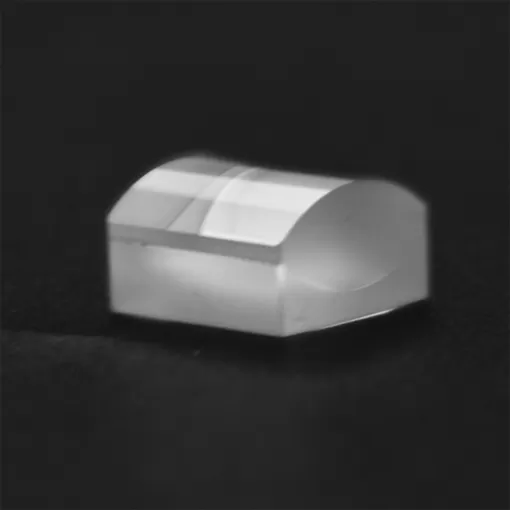

achromatic cemented cylindrical lens

Ахроматический цементированного цилиндрические линзы

Ахроматическая цилиндрическая линза может минимизировать хроматическую аберрацию, поэтому ее можно использовать для фокусировки в одном направлении многоцветного луча света. В отличие отСферический объективЧто производит точку фокусировки, ахроматическая цилиндрическая линза может производить линейную точку фокусировки. Наши цилиндрические Ахроматические Дублеты предварительно установлены в Ø1 "Корпус для удобства использования. Корпус выгравирован с номером детали, диапазоном увеличенной проекционной пленки, фокусным расстоянием, стрелкой, указывающей направление линзы, должно быть лицом, когда квазилинейный источник света, И символ бесконечности, показывающий, что объектив имеет бесконечное соотношение сопряжения. Как один из профессиональныхОптических компонентов компаний, Ecooptik (также известный как BRD Optical) может обеспечить различные ахроматические цилиндрические линзы. Если у вас есть требование, пожалуйста, свяжитесь с нами.

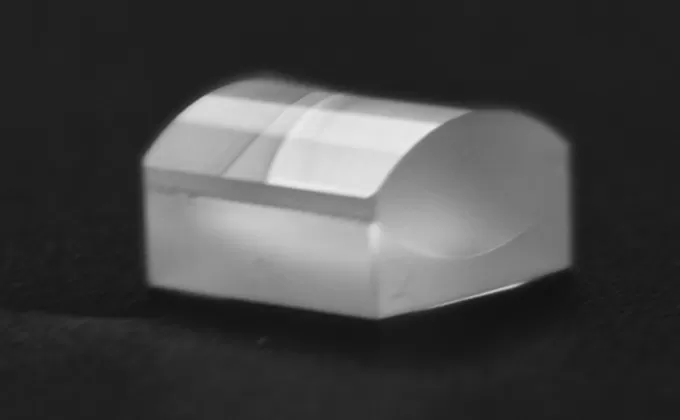

Описание ахроматической цементированной цилиндрической линзы

Ахроматические цилиндрические линзы используются для минимизации или устранения хроматической аберрации. Ахроматическая конструкция также помогает минимизировать сферические аберрации. Ахроматические цилиндрические линзы идеально подходят для различных применений, включая флуоресцентную микроскопию, реле изображения, осмотр или спектроскопию. Ахроматическая цилиндрическая линза, которая часто спроектирована либо путем скрепления двух элементов вместе, либо установки двух элементов в корпусе, создает меньшие размеры пятна, чем сопоставимые линзы.

Спецификация ахроматической цементированной цилиндрической линзы


КоммерческийВысокая точность
МатериалОптические очки, плавленый кремнезем, кремнезем и т. Д.
Диаметр0,5 мм ~ 150 мм
Допустимые отклонения в диаметре± 0,1 мм± 0,02
Фокусное расстояние-50 мм ~ 2000 мм
Фокусное расстояние толерантность± 2% (<10 мм)
± 0.5% <10 мм-1000 мм)
± 1% (>1000%)
Centraticom<3 дуговой мин.<10 дуги сек
Ясная апертура> 85% ~ 92% диаметра
Качество поверхности (царапины/копание)MIL 60/40MIL 10/5
Точность поверхностиΛ/4@632.8nmΛ/10632.8nm
Коническое зубчатое колесо0,05 мм ~ 0,2 мм x 45 °
ПокрытиеПо требованию заказчика.
