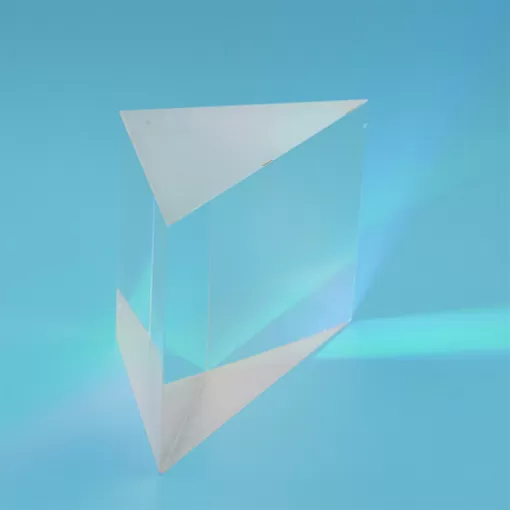

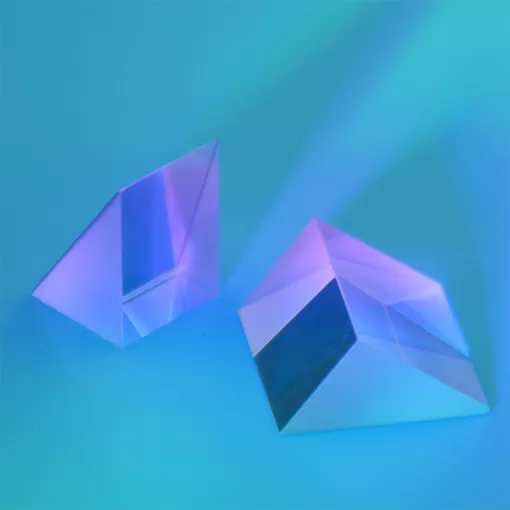

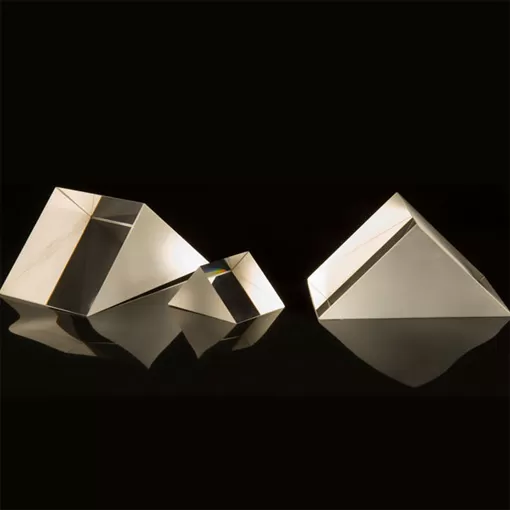

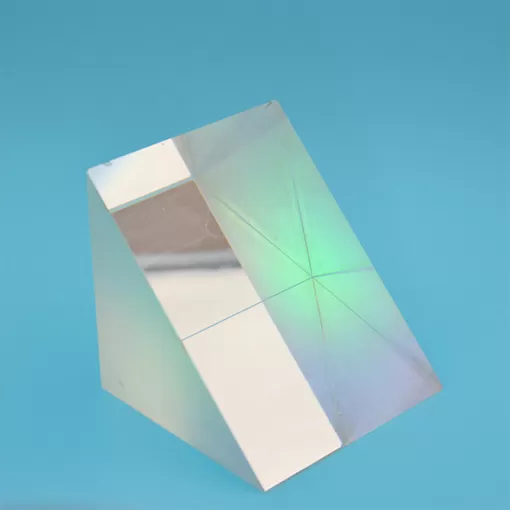

right angle prism

Прямоугольная призма

Зеркальные призмы с прямым углом являются чрезвычайно универсальными оптическими компонентами, которые обычно используются в качестве индивидуальных призм и компонентов оптических узлов. Луч света, входящий в ножку зеркала призмы с прямым углом, будет отклоняться номинальным значением 90 °, а точное вращение призмы контролирует выравнивание луча. Когда свет входит в гипотозу призмы, его обычно называют призмой Порро. В этой конфигурации луч света будет проходить 180 ° отклонение, которое является неизменным в оси азимутала, в то время как точная регулировка призмы контролирует высоту луча.

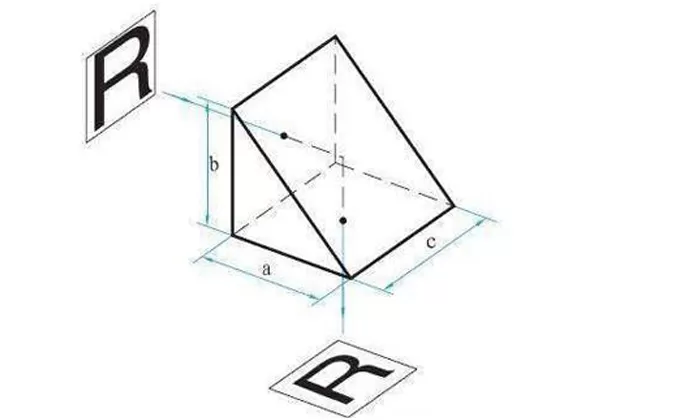

Описание зеркала призмы с прямым углом

Зеркало призмы с прямым углом обычно используется для поворота светового пути или отклонения изображения, создаваемого оптической системой на 90 °.В зависимости от ориентации призмы изображение может быть выровнено влево и вправо, вверх дном, влево и вправо.Прямоугольная призма может также использоваться для комбинации изображений, отклонения луча и других применений.


В тех случаях, когда под прямым угломОптические ПризмыЗеркало используется, некоторые Оптические пленки обычно покрыты.Прямоугольная призма имеет большую площадь контакта и такие типичные углы, как 45 ° и 90 °. Поэтому, по сравнению с обычными отражателями, прямоугольная призма легче установить и имеет лучшую стабильность и прочность для механического напряжения.Это лучший выбор оптических деталей для всех видов устройств и инструментов.


description

Характеристики зеркала призмы с прямым углом


МатериалBK7 стекло/УФ плавленый кремнезем
Измерение3 мм ~ 200 мм
По размерности± 0,1 мм ~ ± 0,05 мм
Высокое качество поверхности60/40, 40/20, 20/10
Поверхность ровностьΛ/20 - λ/4
Угловой допуск<30 дуговых сек. ~ 5 дуговых мин
Коническое зубчатое колесо<0,25 мм × 45 °
ПокрытиеСогласно либо запрос на производство на заказ



Тип нет.Измерение
Рэп-55,0 мм × 5,0 мм
Рэп-1010,0 мм × 10,0 мм
Рэп-12,512,5 мм × 12,5 мм
Рэп-1515,0 мм × 15,0 мм
Рэп-2020,0 мм × 20,0 мм
Рэп-2525,0 мм × 25,0 мм
Рэп-5050,0 мм × 50,0 мм



Пожалуйста, свяжитесь с нами
