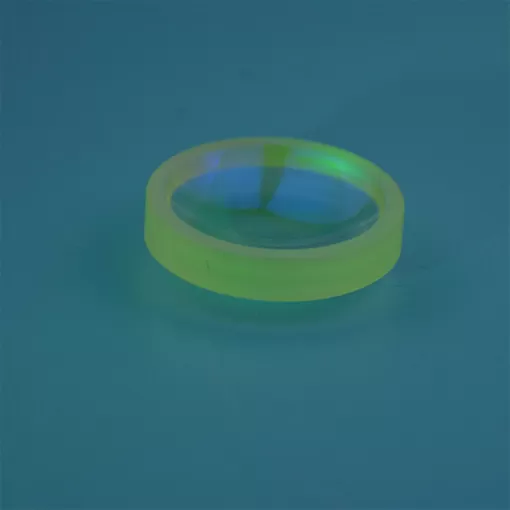

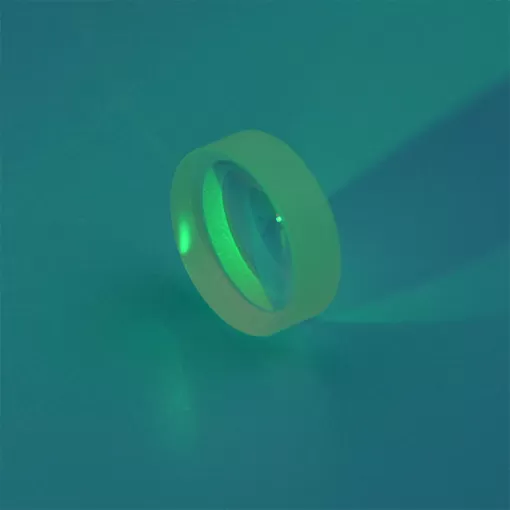

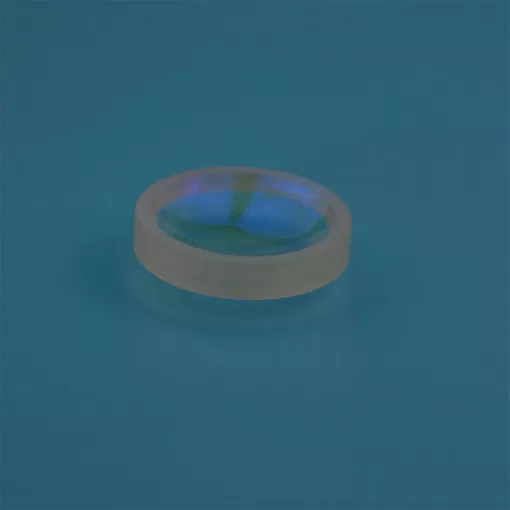

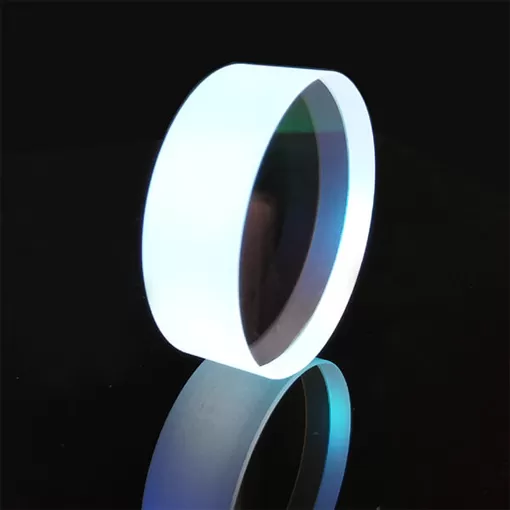

plano concave lens

Плосковогнутой объектив

Вогнутая линза Plano согнута параллельными входными лучами, поэтому они расходятся друг от друга на выходной стороне объектива и, следовательно, имеют отрицательное фокусное расстояние. Сферическая аберрация вогнутых линз plano является отрицательной и может использоваться для балансировки аберраций, создаваемых другими линзами. Как и вогнутая линза plano, кривизна поверхности обычно находится на самом большом расстоянии объекта или бесконечном конъюгате, чтобы минимизировать сферическую аберрацию.

Если вы хотите узнать больше информации о вогнутых линзах plano, пожалуйста, свяжитесь с нами.

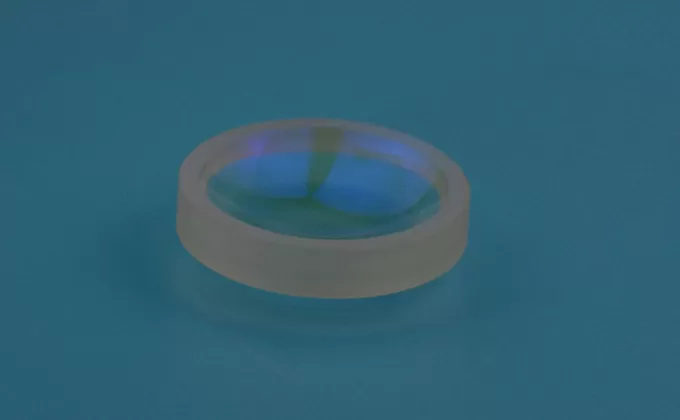

Описание вогнутой линзы

EcoptikВогнутая линза Plano согнута параллельными входными лучами, поэтому они расходятся друг от друга на выходной стороне объектива и, следовательно, имеют отрицательное фокусное расстояние. Сферическая аберрация вогнутых линз plano является отрицательной

Характеристики вогнутых линз Plano


МатериалОптическое стекло/плавленый кремнезем/сапфир и т. Д.
Диаметр2 мм ~ 300 мм
Допустимые отклонения в диаметре± 0,05 мм (≤ 50 мм)
± 0,1 мм (>50 мм)
Фокусное расстояние-50 мм ~-2000 мм
Фокусное расстояние толерантность± 0.2%(<10 мм)
± 0.5%(<10 мм-1000 мм)
± 1%(<>1000 мм)
Толщина по краю2 мм ~ 20 мм
Высокое качество поверхности60/40, 40/20, 20/10
Точность поверхностиΛ/2 ~ λ/10@632.8nm,532 нм и т. Д.
Ясная апертура> 85% копать диаметр
Centration<3arc мин ~ 30arc сек
Фаска<0,2 мм × 45 °
ПокрытиеСогласно запросу клиента


Тип нет.

Диаметр

(Мм)

Толщина в центре

(Мм)

Толщина по краю

(Мм)

Эффективное фокусное расстояние

(Мм)

PCA-6622,9-10
PCA-7.87,85,316,3-12,7
PCA-8823-15
PCA-101023,2-20
PCA-12.7-A12,724,1-20
PCA-12.7-B12,723,4-30
PCA-12.7-C12,722,8-50
PCA-12.7-D12,722,3-100
PCA-151522,7-75
PCA-212124,7От-40 до
PCA-22.422,423,2-100
PCA-25.4-B25,427,2-35
PCA-25.4-C25,424,3-70
PCA-25.4-D25,424,1-75
PCA-25.4-E25,423,6-100
PCA-25.4-F25,423-150
PCA-25.4-G25,422,7-200
PCA-25.4-H25,422,5-300
PCA-25.4-I25,422,3-500
PCA-25.4-J25,422,2-1000
PCA-303024,8-80
PCA-38-A38311,3-50
PCA-38-B3836,6-100
PCA-38-C3834,8-200
PCA-38-D3834-350
PCA-38-E3833,7-500
PCA-38-F3833,5-700
PCA-50-A50511-100
PCA-50-B5059,7-125
PCA-50-C5034,2-500
PCA-50-D5033,8-800
PCA-50.8-A50,83,513-75
PCA-50.8-B50,8410,7-100
PCA-50.8-C50,848,3-150
PCA-75-A75514,6-150
PCA-75-B75512-200
PCA-100-A100618,85-200
PCA-100-B100616-250
PCA-100-C1006,214,45-300
PCA-100-D1008,214,32-400
PCA-100-E100812,87-500
PCA-100-F1009,613,64-600
PCA-125-A1254,217,3-300
PCA-125-B1255,615,24-400
PCA-125-C125613,64-500
PCA-125-D125915,34-600
PCA-125-E1258,413,82-700
PCA-125-F1259,614,34-800
PCA-150-A150519,03-400
PCA-150-B1506,217,29-500
PCA-150-C1507,516,68-600
PCA-150-D150916,83-700
PCA-150-E150814,84-800
PCA-200-A2006,5726,63-500
PCA-200-B2007,824,31-600
PCA-200-C2009,223,25-700
PCA-200-D20010,522,73-800
PCA-200-E20011,822,64-900
PCA-200-F20013,122,83-1000
PCA-250-A250628,2-700
PCA-250-B2506,926,18-800
PCA-250-C250825,05-900
PCA-250-D2509,528,45-1000
PCA-250-E2501225,87-1100
PCA-250-F2501527,69-1200
PCA-300-A3001032,17-1000
PCA-300-B3001230,35-1200
PCA-300-C3001429,67-1400
PCA-300-D3001629,67-1600


МатериалДиаметр
(Мм)
Вогнутая поверхность радиус
(Мм)
Толщина в центре
(Мм)
Фокусное расстояние
(Мм)
H-K9L3-3,053-5,9
H-K9L5-51,685-100
H-K9L9-10,81,4-20,9
JGS110-13,812-30,1
Передача данных, элемент соединения автоматизированной системы управления производством, Грануляция, 797810-6,1112-13,3
H-K9L11-11,695-1 шт.-22,65
H-K9L12-42,631,5-82,5
Coring797812-272-58,9
Передача данных, элемент соединения автоматизированной системы управления производством, Грануляция, 797812-18,1552-39,6
H-K9L12-13,41,4-26
HWB85012-8,33-16
H-ZF7LA12-92-11,2
JGS112,7-6003-300
JGS112,7-5003-250
JGS112,7-33,6243,4-16,8
H-ZK613-7,2383-12,4
H-LAF314-8,62-11,6
H-K9L15-36,074,2-69,8
HWB85017-18,421,5-34,4
H-K9L19-8,52-16,5
ZF619-9,6152-12,7
H-K9L20-15003-2902
H-K9L20-10003-1935
H-K9L20-8003-1548
H-K9L20-5003-967
JGS120-33,3324-72,7
JGS120-31,6883-69,1
H-ZF7LA20-23,551,4-28,9
B27021,9-14,124,1-27
H-K9L22-272-52,2
Диоксид кремния22,5-904,3-45
ZF224-19,84,1-29,43
H-K9L25-51,683,5-100
JGS125-45,842,5-100
JGS125-22,922-50
JGS125-22,893-50
JGS125,4-1503-75
JGS125,4-232-50
Диоксид кремния25,4-38,13,18-19
H-ZF328-13,96414-19,5
H-ZF7LA30-12,7061,2-15,6
ZK230,3-82,62-141,56
H-ZF7LA32-18,78,05-23,2
H-K9L33-1552,5-299,92
H-K9L42-51,872-100
JGS142-34,783-75,9
H-ZF7LA44,98-35,1492,5-43,7
JGS146-70,963-155
H-ZF7LA51,98-35,1492-43,7
H-ZF7LA52-44,33,485-55
H-K9L58-60010-1161
ZBaF558-39,172-58,37
H-ZF1199-116,833,5-167
H-K9L100-200012-1000
