Сапфир оптика

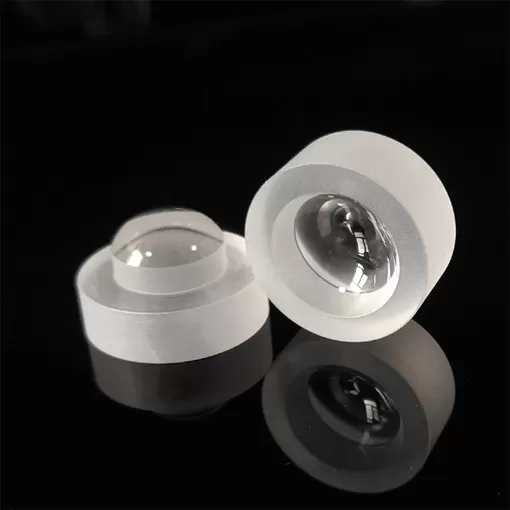

ECOPTIK обеспечивает различные сапфировые оптические компоненты, такие как сапфировые линзы, Сапфировое Окно, сапфировое зеркало, сапфировые цилиндрические линзы, сапфировые призмы, сапфировые световые направляющие, сапфировые купол и так далее.

Сапфир оптика описания

Сапфир (одинарный Кристалл Al2O3) Является широко используемым оптическим материалом, в основном на основе его нескольких характеристик.

  • Ультрадлинная допустимая Длина волны: она может передавать от ультрафиолетового (УФ = 150 нм) длины волны до средней инфракрасной (ИК = 5 мкм) длины волны, и имеет высокий коэффициент пропускания

  • Отличные физические свойства: включая прочность, высокую твердость, высокую термостойкость, сопротивление трению и коррозионную стойкость.

  • Стабильные химические свойства, например, не подвержены коррозии кислотами и щелочью.


Сапфир оптика Технические характеристики

Кристаллографических

Сингония

Tetragon

Обувь повторяет естественные формы класс

3 м

Решетки константы

A = 4,758 Å

C = 12,991 Å

Cleavability

(1011), (1120)

Оптический

Показатель преломления, ne

1,7771

Показатель преломления на nF' - nC'

0,0107

Тепловой коэффициент коэффициента преломления при 3,39 мкм для ± 60 °C

Βo = (0,88. .. 1,28) x 10-5 βe = (0,99. .. 1,39) x 10-5

Спектра, мкм

0,17-5,0

Тепловой

Тепловое линейное расширение, °C-1 для ± 60 °C

Переходит к оси c

(3,24. .. 5,66) x 10-6

Теплопроводность, W/(m * °C) при 46 °C

Переходит к оси c

25,2

| К оси c

23,1

Удельная теплоемкость, J/(кг * °C)

0,7610x103

Термическая стабильность, °C

162 ± 8

Температура плавления, °C

2030

Химических веществ

Молекулярная масса

101,96

Растворимость

В воде, грамм/100 см3


98x1010


В соответствии с указанным. Индекс по сравнению с длиной волны λ

Длина волны лазера, мкм

Показатель преломления нет

Показатель преломления ne

1,0

1,7545

1,7460

2,0

1,7374

1,7299

3,0

1,7015

1,6920

4,0

1,6748

1,6679

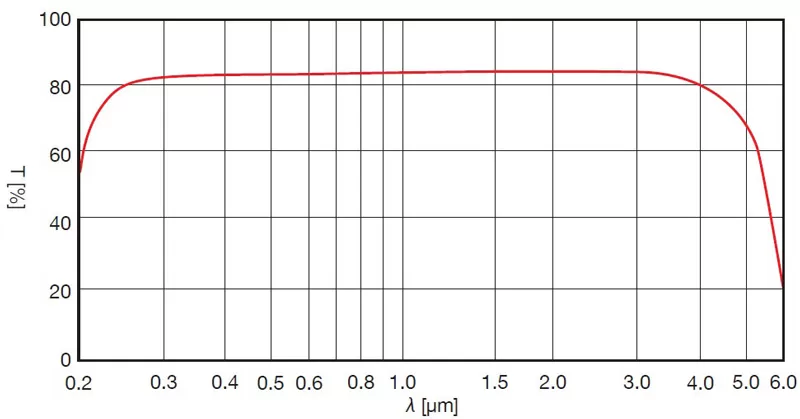

Внутренний коэффициент пропускания TЯ(Λ) по сравнению с длиной волны λ

Длина волны лазера, мкм

Внутренний с высоким коэффициентом пропускания

0,2

0,79

0,5

0,97

1,0

0,97

3,0

0,97

5,0

0,45




Применение сапфирового компонента.

Широко используется в инфракрасном и дальнем инфракрасном военном оборудовании, например: используется в инфракрасном и дальнем инфракрасном эффектах ночного видения, камерах ночного видения и других инструментах и спутниках, аппаратах и метрах космической техники, А также окна для мощных лазеров, различных оптических призм, оптических окон, УФ и ИК-окон и линз, И порты наблюдения для низкотемпературных экспериментов полностью используются в высокоточных инструментах и метрах для навигации, аэрокосмической и авиационной промышленности.

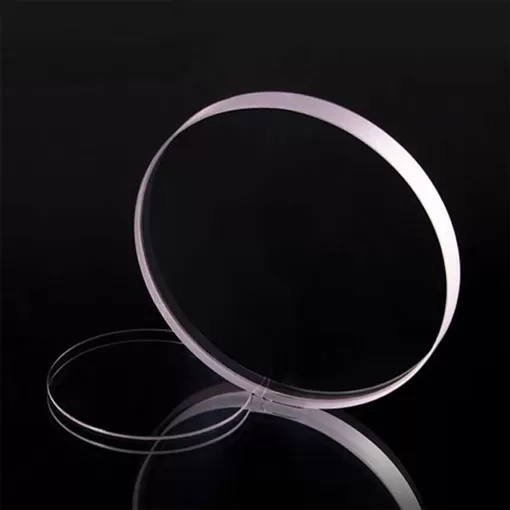

Сапфир окно/внутренний и внешний створчатый распашный объектив


Товарного сорта

Класс точности

Ранг высокой точности

Диаметр

1-300 мм

Допустимые отклонения в диаметре

± 0,1 мм

± 0,05 мм

± 0,01 мм

Допуск по толщине

0/-0,1 мм

± 0,05 мм

± 0,01 мм

Параллелизм

<3 дуговой мин.

<30 дуги сек

<5 дуги сек

Высокое качество поверхности:

60/40

40/20

20/10

Точность поверхности

Λ

Λ/4

Λ/10


Пожалуйста, свяжитесь с нами
