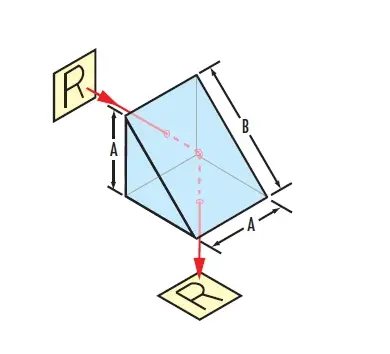

Зеркала с прямоугольной призмой — это чрезвычайно универсальные оптические компоненты, широко используемые как в виде отдельных призм, так и в составе оптических сборок. Луч света, входящий в ножку зеркала с прямоугольной призмой, отклоняется на номинальную величину 90°, а точное вращение призмы контролирует выравнивание луча. Его основная функция заключается в обеспечении точного управления лучом (на 90° или 180°) и корректировке ориентации изображения.
| Материал | Стекло BK7 / УФ-плавленое кварцевое стекло и т.д. |
|---|---|
| Измерение | 3 мм ~ 200 мм |
| Допуск на размеры | ±0,1 мм~±0,05 мм |
| Качество поверхности | 60/40, 40/20, 20/10 |
| Плоскостность поверхности | Коммерческий класс λ/2 при 633 нм, высокоточный λ/4 или λ/10 при 633 нм |
| Допуск по углу | Точность промышленного класса ±3 угловые минуты, высокая точность ±30 угловых секунд. |
| Скос | <0,25 мм × 45° |
| Покрытие | По индивидуальному запросу |
| Номер типа. | Измерение |
|---|---|
| ECO-RAP-5 | 5,0 мм × 5,0 мм |
| ЭКО- РАП-10 | 10,0 мм × 10,0 мм |
| ECO- RAP-12.5 | 12,5 мм × 12,5 мм |
| ЭКО- РАП-15 | 15,0 мм × 15,0 мм |
| ЭКО- РАП-20 | 20,0 мм × 20,0 мм |
| ЭКО- РАП-25 | 25,0 мм × 25,0 мм |
| ЭКО- РАП-50 | 50,0 мм × 50,0 мм |
