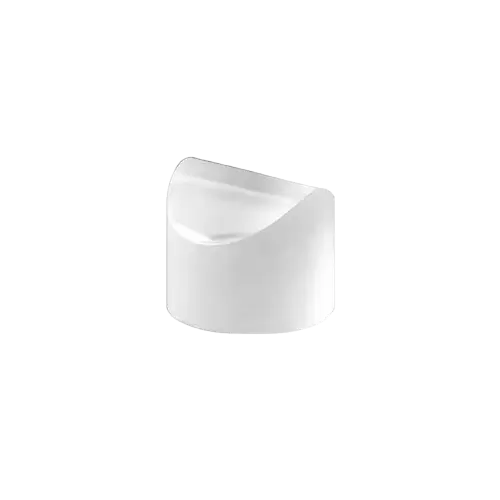

Призма Пауэлла (также известная как линза Пауэлла) — это специальный оптический компонент, предназначенный для преобразования лазерного луча в высокооднородную «лазерную линию» с прямолинейным распределением интенсивности. Ее основная ценность заключается в решении проблемы, с которой не справляются обычные оптические элементы (например, цилиндрические линзы), не способные создавать равномерную лазерную линию.

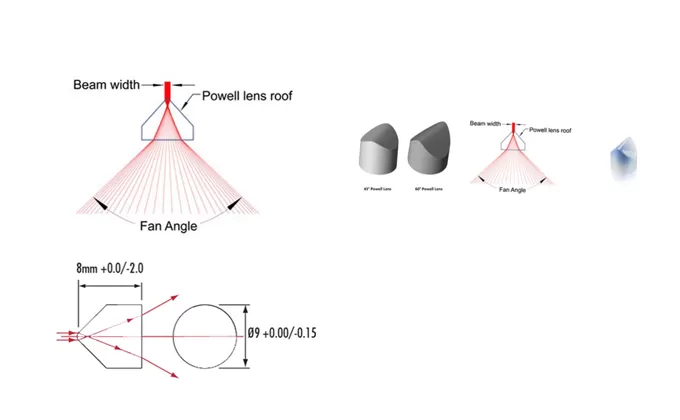

Большинство лазерных лучей (гауссовых лучей) яркие в центре и темные по краям. Вершина призмы Пауэлла представляет собой уникальную двумерную асферическую поверхность. Когда лазерный луч проходит через эту поверхность, он точно контролирует путь преломления света, перераспределяя энергию от центра луча к обоим концам линии, тем самым компенсируя неравномерность гауссова распределения и в конечном итоге формируя равномерное «плоское» распределение интенсивности вдоль всей линии.
| Материал | Плавленый кварц/стекло BK7 |
|---|---|
| Диаметр | Φ0,8 мм, Φ1 мм, Φ2 мм, Φ3 мм, Φ5 мм, Φ9 мм, Φ10 мм, Φ15 мм или нестандартный размер |
| Допуск по диаметру | +0,0/-0,05 мм / ±0,05 мм |
| Диапазон вентиляторов | 3°, 5°, 10°, 15°, 20°, 30°, 45°, 53°, 60°, 70°, 75°, 85°, 90°, 96°, 100°, 110°, 120° |
| Допуск по углу | <3 угловых минуты ~ 30 угловых секунд. |
| Ширина луча | 3 мм, 4 мм, 5 мм или нестандартный размер |
| Качество поверхности | 60/40, 40/20, 20/10 скретч и копание |
| Прозрачная диафрагма | >90% |
| Скос | <0,2 мм × 45° |
| Покрытие | По просьбе клиента. |
| Тип № | Размеры балки (мм) | Угол наклона вентилятора (°) | Диаметр (мм) | Высота (мм) |
|---|---|---|---|---|
| ECO-PWP-1GB-15 | 1 | 15 | 9 | 8 |
| ECO -PWP-1GB-30 | 1 | 30 | 9 | 8 |
| ECO -PWP-1GB-40 | 1 | 40 | 9 | 8 |
| ECO -PWP-1GB-45 | 1 | 45 | 9 | 8 |
| ECO -PWP-1GB-60 | 1 | 60 | 9 | 8 |
| ECO -PWP-1GB-90 | 1 | 90 | 9 | 8 |
| ECO -PWP-1GB-110 | 1 | 110 | 9 | 8 |
| ECO -PWP-2GB-4 | 2 | 4 | 9 | 8 |
| ECO -PWP-2GB-30 | 2 | 30 | 9 | 8 |
| ECO -PWP-2GB-60 | 2 | 60 | 9 | 8 |
| ECO -PWP-2GB-70 | 2 | 70 | 9 | 8 |
| ECO -PWP-2.5GB-30 | 2.5 | 30 | 9 | 8 |
| ECO -PWP-3GB-10 | 3 | 10 | 9 | 8 |
| ECO -PWP-3GB-15 | 3 | 15 | 9 | 8 |
| ECO -PWP-3GB-20 | 3 | 20 | 9 | 8 |
| ECO -PWP-3GB-30 | 3 | 30 | 9 | 8 |
| ECO -PWP-3GB-45 | 3 | 45 | 9 | 8 |
| ECO -PWP-3GB-45 | 3 | 45 | 9 | 8 |
| ECO -PWP-3GB-60 | 3 | 60 | 9 | 8 |
| ECO -PWP-3GB-70 | 3 | 70 | 9 | 8 |
| ECO -PWP-3GB-90 | 3 | 90 | 9 | 8 |
| ECO -PWP-3GB-110 | 3 | 110 | 9 | 8 |
| ECO -PWP-3GB-110 | 3 | 110 | 9 | 8 |
| ECO -PWP-4GB-22 | 4 | 22 | 9 | 8 |
| ECO -PWP-4GB-30 | 4 | 30 | 9 | 8 |
| ECO -PWP-4GB-90 | 4 | 90 | 9 | 8 |
| ECO -PWP-5GB-10 | 5 | 10 | 9 | 8 |
| ECO -PWP-5GB-30 | 5 | 30 | 9 | 8 |
| ECO -PWP-5GB-35 | 5 | 35 | 9 | 8 |
| ECO -PWP-5GB-40 | 5 | 40 | 9 | 8 |
| ECO -PWP-5GB-45 | 5 | 45 | 9 | 8 |
| ECO -PWP-5GB-55 | 5 | 55 | 9 | 8 |
| ECO -PWP-5GB-55 | 5 | 55 | 9 | 8 |
| ECO -PWP-5GB-60 | 5 | 60 | 9 | 8 |
| ECO -PWP-5GB-70 | 5 | 70 | 9 | 8 |
| ECO -PWP-5GB-75 | 5 | 75 | 9 | 8 |
| ECO -PWP-5GB-90 | 5 | 90 | 9 | 8 |
| ECO -PWP-5GB-110 | 5 | 110 | 9 | 8 |
| ECO -PWP-5.7GB-90 | 5.7 | 90 | 9 | 8 |
