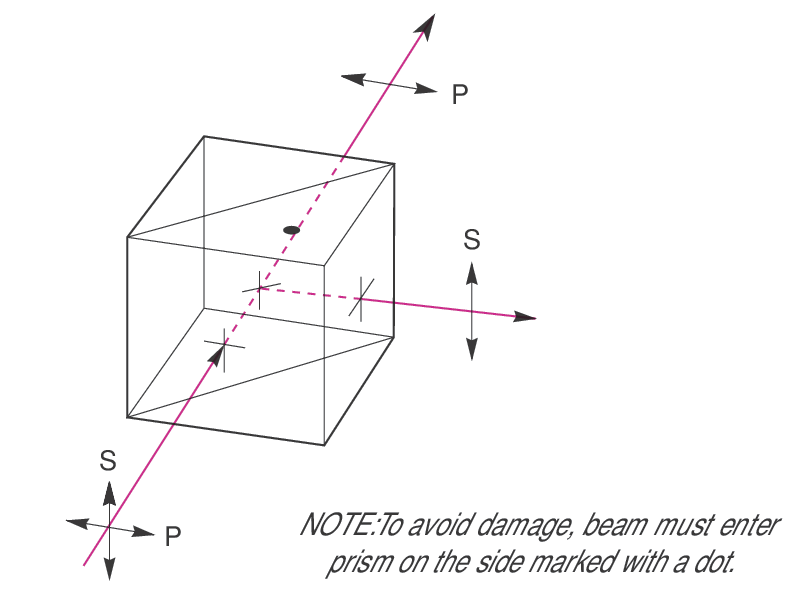

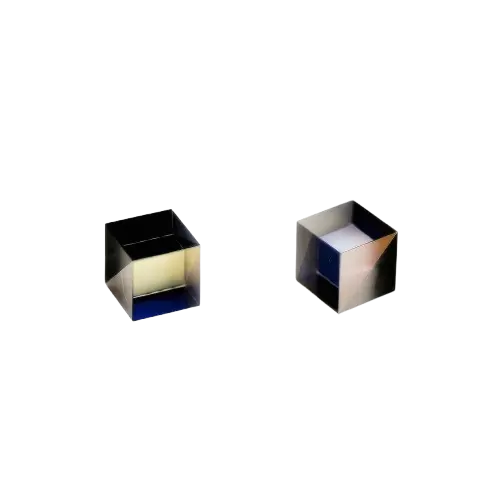

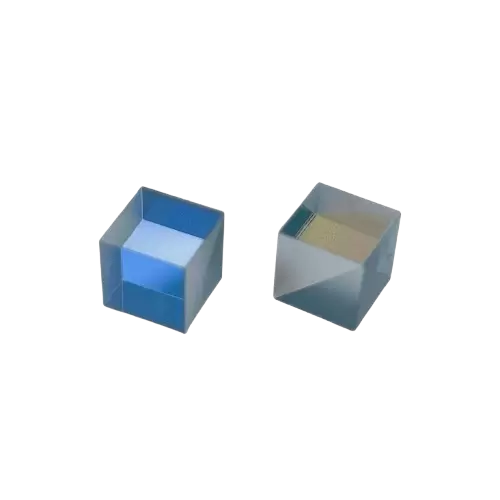

Кубический светоделитель — это не простая призма, он образован путем склеивания скошенных граней двух прямоугольных призм. Одна из скошенных граней покрыта светоделительным покрытием, а все светопропускающие поверхности обычно покрыты антиотражающим покрытием для минимизации потерь на отражение. По сравнению с традиционными плоскими светоделителями, он не вызывает ореолов или смещения луча, передаваемый и отраженный свет имеют одинаковую оптическую длину пути, а также отличается прочностью и стабильностью работы.
| Материал | N-БК7, УФ-плавленый кварц и т. д. |
|---|---|
| Допуск на размеры | ±0,1 мм |
| Плоскость | λ/4 @ 632,8 нм |
| Качество поверхности | 60/40, 40/20 |
| Допуск по углу | <3 угловых минуты ~ 30 угловых секунд. |
| Основная передача | Tpave > 96%, Ts,1% (узкополосный режим) |
| Tpave > 95%, Ts,1% (широкополосный доступ) | |
| Основное отражение | Rs>99%, Rp<5% |
| Покрытие | Поверхность гипотенузы: Покрытие поляризационного светоделителя; Все входные и выходные поверхности: антибликовое покрытие. |
| Тип № | Размер (мм) |
|---|---|
| ECO-CBP-5 | 5×5×5 |
| ЭКО- CBP-10 | 10×10×10 |
| ECO- CBP-12.7 | 12,7×12,7×12,7 |
| ЭКО- CBP-15 | 15×15×15 |
| ЭКО- CBP-20 | 20×20×20 |
| ЭКО- CBP-25.4 | 25,4×25,4×25,4 |
