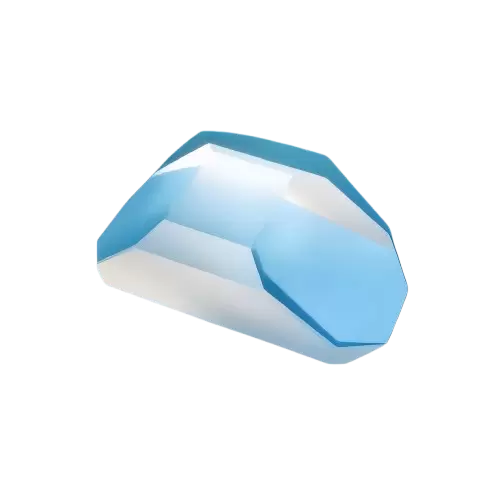

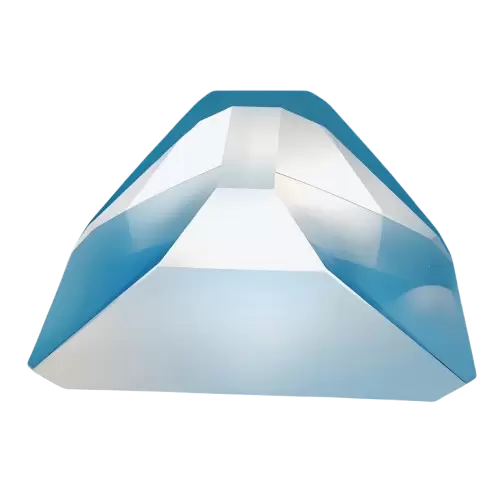

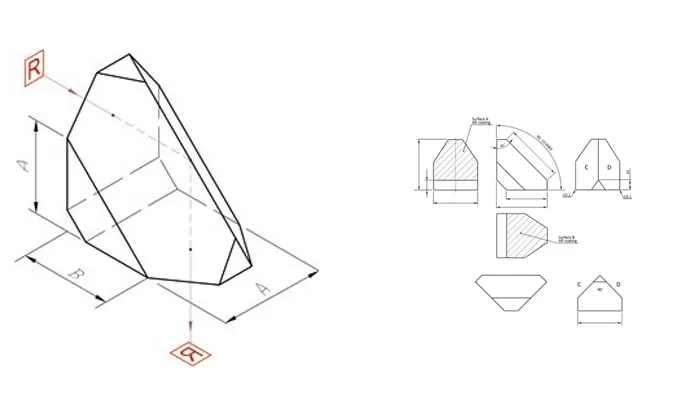

Конструкция призмы с крышеобразной формой представляет собой стандартную призму Амичи, похожую на прямоугольную призму, но «обработанную» — её скошенный край заменен выступающим ребром крыши под углом 90°. Перенаправляя свет на 90° и полностью корректируя перевернутое и лево-правое изображение, она обеспечивает выравнивание объектива и окуляра, что делает всю оптическую систему более компактной.
| Общие характеристики. | Высокоточные характеристики. | |
|---|---|---|
| Материал | Оптическое стекло (H-K9L, BK7 или другие), плавленый кварц | |
| Измерение | 2 мм ~ 80 мм | |
| Допуск на размеры | ±0,1 мм | ±0,02 мм |
| Допустимое отклонение 90° | <3 угловых минут | < 3 угловых секунды. |
| Плоскостность поверхности при 633 нм | λ/2 | λ/4 |
| Качество поверхности | 60-40 | 20-10 |
| Покрытие | По запросу клиента | |
