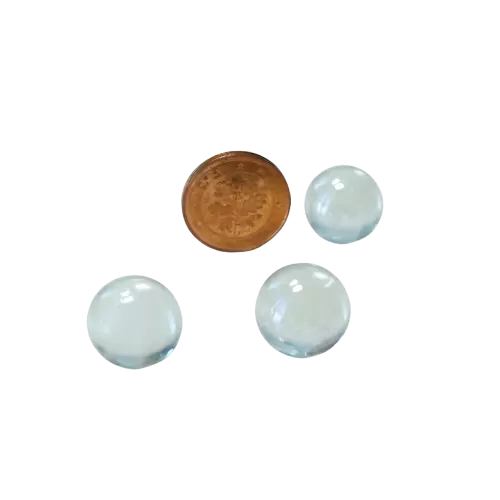

Шаровая линза — это простейший тип оптической линзы. Основной принцип формирования изображения с помощью шаровой линзы — преломление. Когда свет переходит из одной среды (например, воздуха) в другую среду с другой плотностью (например, стекло), направление его распространения изменяется. Фокусное расстояние (f) шаровой линзы зависит от её диаметра (D) и показателя преломления (n) материала, из которого она изготовлена. Приблизительная формула: f ≈ D / (4(n-1))
Their optical characteristics are the same from any direction, with no directionality, making installation convenient.
They can achieve a high numerical aperture (NA) at a very short working distance, thus converging a large amount of light.
Compared to complex lens groups, a solid sphere is less prone to misalignment or damage due to mechanical stress.
| Материал подложки | H-K9L (CDGM), сапфир, рубин, JGS1, JGS2, кремний, высокоборосиликатное стекло и др. |
|---|---|
| Измерение | 0,5 мм ~ 80 мм |
| Допуск диаметра | В целом ±0,1 мм, оптимальный ±0,005 мм. |
| Сферичность | 0,01 мм (10 мкм), 0,005 мм (5 мкм), 0,001 мм (1 мкм) |
| Допуск центра | ±0,03 мм~0,05 мм |
| Качество поверхности | 60/40, 40/20, 20/10, 10/5 |
