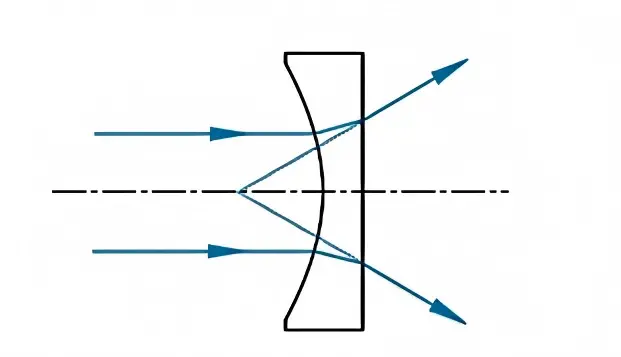

Плоско-вогнутая линза преломляет параллельные входные лучи так, что они расходятся на выходной стороне линзы и, следовательно, имеют отрицательное фокусное расстояние. Сферическая аберрация плоско-вогнутых линз отрицательна и может использоваться для компенсации аберраций, создаваемых другими линзами. Подобно плоско-вогнутой линзе, поверхность кривизны обычно обращена к наибольшему расстоянию до объекта или к бесконечному сопряжению, чтобы минимизировать сферическую аберрацию.
| Материал | Оптическое стекло/плавленый кварц/сапфир и т. д. |
|---|---|
| Диаметр | 2 мм ~ 300 мм |
| Допуск по диаметру | ±0,05 мм (≤50 мм) |
| ±0,1 мм (>50 мм) | |
| Фокусное расстояние | -50 мм ~ -2000 мм |
| Допуск на фокусное расстояние | ±0,2% (<10 мм) |
| ±0,5% (<10 мм - 1000 мм) | |
| ±1% (>1000 мм) | |
| Толщина кромки | 2 мм ~ 20 мм |
| Качество поверхности | 60/40, 40/20, 20/10 |
| Точность поверхности | λ/2~λ/10 при 632,8 нм, 532 нм и т. д. |
| Свободная диафрагма | >85% диаметр копания |
| Центрирование | <3 угловых минуты ~ 30 угловых секунд |
| Фаска | <0,2 мм × 45° |
| Покрытие | По просьбе клиента. |
