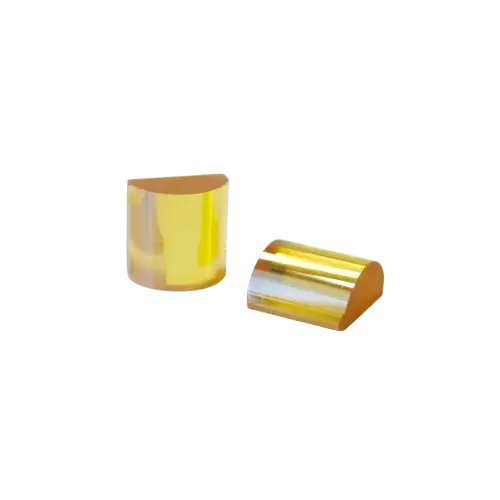

ZnSe — это химически инертный материал с высокой чистотой, отличной адаптивностью и простотой обработки. Он обладает низкими оптическими потерями и хорошей светопропускаемостью. Благодаря низкому коэффициенту поглощения и высокой устойчивости к термическим ударам, он является предпочтительным материалом для оптических элементов мощных CO2-лазеров.
Transmittance range covers 0.5-22 μm, perfectly compatible with mid-wave infrared (MWIR) and long-wave infrared (LWIR), with optimal performance at 10.6 μm.
Extremely low absorption coefficient (< 0.0005 cm⁻¹ @ 10.6 μm), strong thermal shock resistance, making it an ideal material for handling high-power CO₂ lasers.
Has a certain transmittance in the visible light band (pale yellow or orange), making system optical path alignment much easier than with silicon lenses (completely opaque).
Relatively soft: Mohs hardness is only 2.5~3, easily scratched during processing, unsuitable for harsh environments; Good chemical stability: Non-hygroscopic, chemically stable. Good chemical stability: Non-hygroscopic, chemically stable.
Материал | ZnSe (селенид цинка) |
|---|---|
Расчетная длина волны | 10,6 мкм |
Допуск на фокусное расстояние | ± 1% |
Допуск на размеры | +0,0/-0,1 мм |
Допуск по толщине | ±0,2 мм |
Точность поверхности | λ/2- λ/4 @632,8 нм |
Качество поверхности | 60-40, 40-20 |
Центрирование | < 3 угловых минуты |
Прозрачная диафрагма | > 80% |
Фаска | < 0,2 x 45° |
Покрытие | ИК-антибликовое покрытие 8-12 мкм |

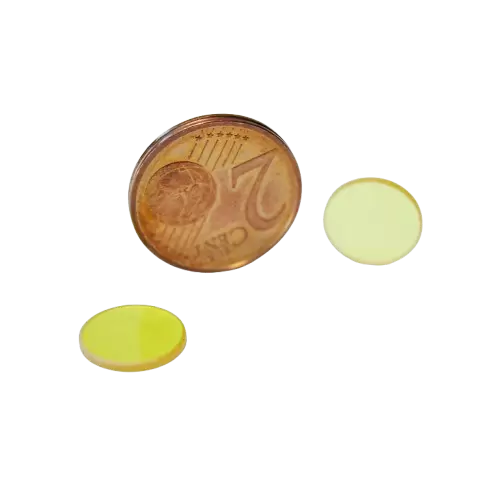

Лазерная фокусирующая линза
Компания ECOPTIK использует импортированный из США CVD-материал, который не имеет примесей, поглощающих излучение, и имеет очень низкие потери на рассеяние. Поэтому он стал предпочтительным материалом для изготовления оптических устройств мощных CO2-лазерных систем. Кроме того, он широко используется в различных оптических системах и охватывает весь диапазон пропускания.
| Номер детали. | Диаметр | Фокусное расстояние | Толщина | Материал | |||
|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | ||
| ECO-CL-D12.7F50.8 | 12.7 | 0,5 | 50.8 | 2 | 1.6 | 0,06 | CVD ZnSe, GaAS |
| ECO-CL-D15F38.1 | 15 | 0,59 | 38.1 | 1.5 | 1.8 | 0,07 | CVD ZnSe, GaAS |
| ECO-CL-D18F50.8 | 18 | 0,71 | 50.8 | 2 | 2 | 0,08 | CVD ZnSe, GaAS |
| ECO-CL-D19.05F63.5 | 19.05 | 0,75 | 63.5 | 2.5 | 2 | 0,08 | CVD ZnSe, GaAS |
| ECO-CL-D20F50.8 | 20 | 0,79 | 50.8 | 2 | 2 | 0,08 | CVD ZnSe, GaAS |
| ECO-CL-D20F63.8 | 63.5 | 2.5 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F75 | 75 | 3 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F101.6 | 101.6 | 4 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F127 | 127 | 5 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D20F190.5 | 190.5 | 7.5 | 2 | 0,08 | CVD ZnSe, GaAS | ||
| ECO-CL-D25.4F101.6 | 25.4 | 1 | 101.6 | 4 | 2.5 | 0.1 | CVD ZnSe, GaAS |
| ECO-CL-D25.4F50.8 | 50.8 | 2 | 2.5 | 0.1 | CVD ZnSe, GaAS | ||
| ECO-CL-D25.4F63.5 | 63.5 | 2.5 | 2.5 | 0.1 | CVD ZnSe, GaAS | ||
Подходящая длина волны лазера λ = 10,6 мкм, обычное фокусное расстояние: F38,1 мм, F50,8 мм, F63,5 мм и т. д.
Компания ECOPTIK предлагает производство по индивидуальным заказам.
