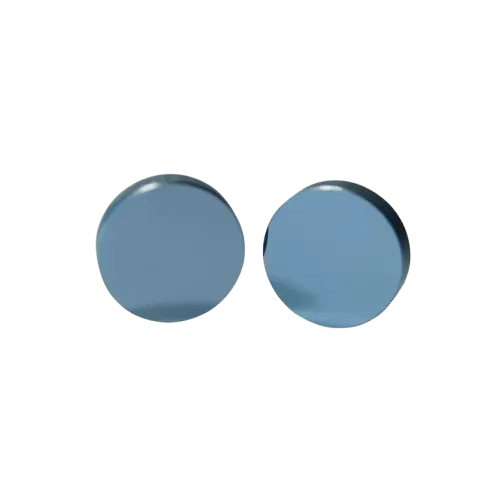

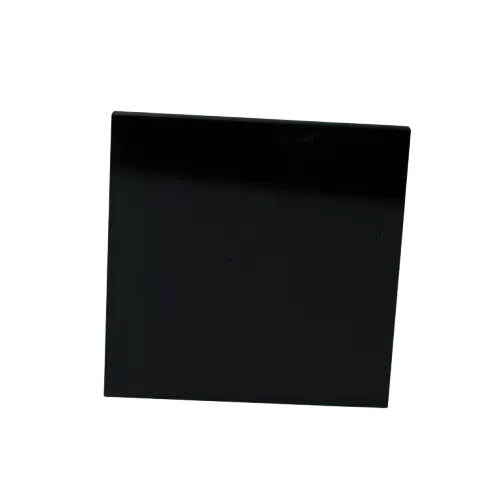

Силиконовая линза

Name: Силиконовая линза
Rating: 4.5 (100 reviews)

Монокристаллический кремний — это оптический материал для инфракрасного диапазона с превосходными комплексными характеристиками по соотношению цены и качества. Оптический кремний, полученный методом Чохральского (OCZ-Si), как материал с высокой степенью пропускания, широко используется в среднеинфракрасном (3-5 мкм) диапазоне, при этом коэффициент пропускания в инфракрасном диапазоне превышает 50%. Монокристаллический кремний, полученный методом зонной плавки, может использоваться в более широком диапазоне (1-14 мкм), а высокочистый монокристаллический кремний, полученный методом зонной плавки (HPFZ-Si), может использоваться даже в дальнем инфракрасном диапазоне (более 30 мкм).

Связаться с нами

Запросить информацию сейчас

Основные характеристики

Specialized Infrared Band

Its effective operating wavelength is 1.2–7 μm, with particular strength in the 3–5 μm mid-infrared range. Within this band, it absorbs almost no light, exhibiting extremely high transmittance.
$Extremely High Refractive Index$
Extremely High Refractive Index

Its refractive index reaches ~3.4. This means that, for the same focal length, the surface of a silicon lens can be made smoother, helping to reduce design complexity and surface shape errors.
Lightweight and Highly Hard

With a density of only 2.33 g/cm³, it is lighter than sapphire, possesses high hardness, is chemically stable, and is insoluble in water.
Good Thermal Conductivity

High thermal conductivity aids in heat dissipation, reducing the thermal lensing effect in high-power applications.

Спецификация Силиконовая линза

Кристаллографический	Метод роста	CZ ИЛИ FZ
Кристаллографический	Чистота	>99,9999%
Оптический	Показатель преломления при n = 3,0	3.436
	Показатель преломления при n 5,0	3.426
	Коэффициент теплопередачи показателя преломления при 25 ℃	1,50 x 10⁻⁴

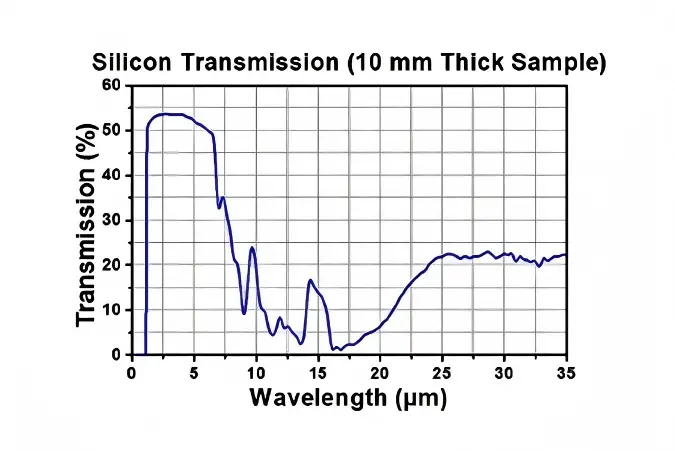

	Диапазон пропускания, микроны	1.2 - 10, 50 - 100
	Коэффициент линейного теплового расширения, ℃-1 при 25 ℃	2,55 x 10⁻⁶
Тепловой	Теплопроводность, Вт/(м * ℃) при 27 ℃	159
	Удельная теплоемкость, Дж/(кг * ℃)	0,712 x 10³
	Температура плавления, ℃	1412
Механический	Плотность, г/см³ при 20 ℃	2.33
	Твердость по шкале Мооса	7
	Модуль Юнга (E), Па	1,89 x 10¹⁰
	Модуль сдвига (Г), Па	7,99 x 10¹⁰
	Коэффициент Пуассона	0,266
Химический	Молекулярная масса	28.09
Химический	Молекулярная масса	нерастворимый

Ссылка. Индекс преломления в зависимости от длины волны λ

Длина волны, микроны	Показатель преломления
1.5	3.484
2	3.456
3	3.436
4	3.429
5	3.426
6	3.424
7	3.423
8	3.422
9	3.422

Типичные области применения

Infrared thermal imaging and temperature measurement

It's used in non-contact temperature measurement, body temperature monitoring, security surveillance, and vehicle-mounted night vision thermal imaging systems.
Optical communication and advanced manufacturing

Used as aspherical lenses or array lenses for beam collimation and focusing in high-speed optical modules (such as 400G/800G); also used in LiDAR (Light Detection and Ranging).
Industry and aerospace

Applied to infrared detection systems in industrial temperature measurement, gas detection, and aerospace fields.
