В прецизионных оптических системах управление лучом — это не просто «перенаправление света». Речь идет об управлении геометрией оптического пути, сохранении целостности волнового фронта, минимизации фазовых искажений и поддержании долгосрочной стабильности выравнивания при различных углах падения и условиях окружающей среды.

Для инженеров, работающих в области лазерной метрологии, систем машинного зрения, интерферометрических измерений, научных приборов и высококлассных платформ оптического контроля, вопрос «Для чего используется прямоугольная призма» не концептуальный, а архитектурный. Он определяет, как строятся оптические пути внутри высокоточных систем, где важен каждый микрон отклонения луча.

Точно так же сравнение прямоугольной призмы и зеркала не является теоретическим спором. Это инженерное решение на уровне системы, которое напрямую влияет на оптические потери, стабильность фазы, допуск на выравнивание и надежность долгосрочной калибровки.

В этой статье представлен подробный анализ оптической инженерии систем прямоугольных призм с упором на механику управления лучом, поведение полного внутреннего отражения, влияние конструкции покрытия и производительность системной интеграции в высокоточных оптических средах.

Он также представляет запатентованную инженерную основу ECOPTIK : систему стабилизации пути полного внутреннего отражения и оптимизации фазовой последовательности, разработанную для обеспечения стабильной точности отклонения луча и минимального искажения волнового фронта в сложных оптических архитектурах.

Управление оптическим путем: почему существуют системы с прямоугольными призмами

Современные оптические системы в значительной степени полагаются на управляемое управление лучом, а не на прямолинейное распространение. В компактных оптических архитектурах ограничения пространства и требования системной интеграции требуют точного оптического перенаправления без ухудшения качества сигнала.

Прямоугольные призмы предназначены для решения трех основных инженерных задач:

• Точное отклонение луча на 90° без каких-либо механических сложностей

• Стабильная геометрия световозвращения на 180° в системах оптической обратной связи

• Управление ориентацией изображения в системах визуализации и измерения

В отличие от плоских зеркал, которые основаны на физике поверхностного отражения, прямоугольные призмы используют внутреннюю геометрию для более структурно стабильного управления световыми путями.

Оптическая физика управления лучом прямоугольной призмы

Призма под прямым углом работает в основном за счет полного внутреннего отражения (TIR), когда свет попадает в призму под соответствующими углами.

1. Механизм полного внутреннего отражения.

Когда свет попадает в призму:

• Он распространяется через оптическое стекло с высоким показателем преломления.

• Он достигает внутренней границы под углом, превышающим критический угол

• Он подвергается полному внутреннему отражению без потери энергии из-за металлического поглощения.

Этот механизм позволяет:

• Перенаправление луча практически без потерь

• Высокая фазовая стабильность по сравнению с отражающими покрытиями

• Улучшенная долгосрочная оптическая надежность

2. Принцип отклонения луча на 90°.

В стандартной конфигурации:

• Падающий луч попадает в одну ножку призмы

• Отражается внутри от поверхности гипотенузы.

• Он выходит перпендикулярно исходному направлению (отклонение 90°).

Эта геометрия широко используется в:

• Системы складывания лазерных дорожек

• Компактные оптические приборы

• Оптическая маршрутизация машинного зрения

3. Преимущество стабильности оптического пути

Поскольку отклонение луча определяется геометрией, а не отражательной способностью поверхности:

• Угловая стабильность отличается высокой повторяемостью.

• Чувствительность выравнивания снижена

• Долгосрочный дрейф сведен к минимуму

Это ключевое преимущество прецизионных оптических систем.

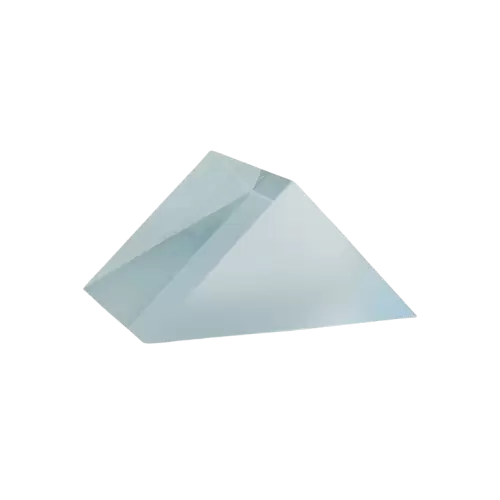

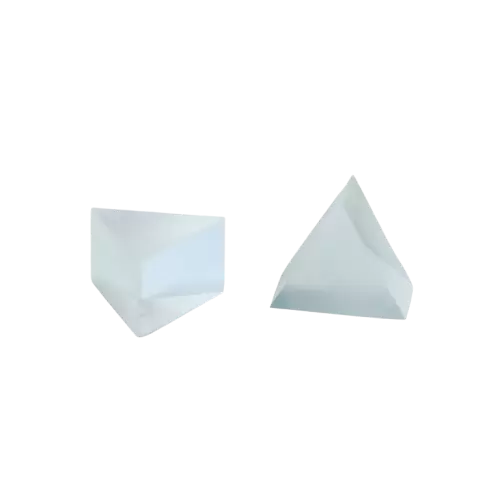

Проектирование прямоугольной призмы ECOPTIK

ECOPTIK производит прецизионные оптические компоненты, используя 15-летний опыт оптического производства.

Система прямоугольных призм построена на:

• Стекло оптического класса K9

• Подложки из плавленого кварца для высокой термической стабильности

• Сверхточная полировка (плоскостность поверхности до уровня λ/10)

• Передовые системы покрытий (Al + многослойные защитные просветляющие покрытия)

Ключевые инженерные результаты:

• Высокая внутренняя отражательная способность, приближающаяся к идеальной эффективности TIR

• Минимальные искажения волнового фронта на оптических поверхностях

• Стабильное угловое отклонение при механических и термических нагрузках

Система стабилизации пути полного внутреннего отражения и оптимизации фазовой последовательности

Ключевой инновацией в разработке призм ECOPTIK является система стабилизации пути полного внутреннего отражения и оптимизации фазовой последовательности.

Эта система решает одну из наиболее важных задач прецизионной оптики: поддержание фазовой целостности и согласованности луча в условиях многоуглового и длиннопутного оптического распространения.

1. Механизм стабилизации оптического пути.

Система обеспечивает:

• Стабильные углы внутреннего отражения при переменных условиях падения

• Уменьшение джиттера луча, вызванного структурной микродеформацией

• Улучшенная стабильность выравнивания на больших расстояниях в сложных оптических сборках.

Инженерное воздействие:

• Более высокая точность управления лучом в многоэлементных системах

• Сниженная частота калибровки в промышленных установках.

• Улучшенная повторяемость в измерительных системах

2. Оптимизация фазовой последовательности

В прецизионных оптических системах, таких как интерферометры, фазовая стабильность имеет решающее значение.

Система минимизирует:

• Фазовый сдвиг, вызванный дефектами поверхности

• Искажение волнового фронта из-за границ внутреннего отражения

• Кумулятивные фазовые ошибки в многопризменных системах

Инженерное воздействие:

• Повышенная точность интерферометрических измерений

• Более высокое сохранение когерентности в лазерных системах

• Снижение шума сигнала в оптических системах обнаружения.

3. Минимизация потерь энергии в оптических путях.

В отличие от металлических зеркал, которые вносят потери на поглощение, призмы на основе TIR обеспечивают:

• Почти нулевые потери на отражение в оптимальных условиях

• Стабильная эффективность передачи энергии

• Снижение ухудшения качества сигнала на длинных оптических путях

Для чего используется прямоугольная призма в прецизионных системах

Понимание того, для чего используется прямоугольная призма, требует сопоставления ее функций с реальными архитектурами оптических систем.

1. Лазерные измерительные системы

В системах лазерной локации и выравнивания:

• Призма обеспечивает стабильное складывание балки

• Уменьшает занимаемую площадь системы без оптического ухудшения

• Поддерживает когерентность луча на протяженных путях

2. Оптическая интерферометрия.

В интерферометрических системах:

• Фазовая стабильность имеет решающее значение для точности измерений.

• Призмы под прямым углом уменьшают накопление фазового шума.

• Улучшение стабильности полос в интерференционных картинах

3. Системы машинного зрения

В промышленных системах визуализации:

• Обеспечивает компактную маршрутизацию оптического пути

• Поддерживает постоянную ориентацию изображения

• Уменьшает оптические искажения в многолинзовых системах

4. Научная и лабораторная оптика.

В исследовательских приложениях:

• Используется в установках расщепления и рекомбинации пучка.

• Поддерживает многолучевые оптические эксперименты

• Обеспечивает стабильное выравнивание опорного луча.

5. Оборудование точного обнаружения.

В высококлассных системах контроля:

• Обеспечивает стабильное оптическое выравнивание в условиях вибрации.

• Поддерживает измерительные системы высокого разрешения.

• Улучшает долгосрочную стабильность калибровки

Прямоугольная призма и зеркало: сравнение на инженерном уровне

Сравнение прямоугольной призмы и зеркала — это, по сути, сравнение двух принципов оптической физики: полного внутреннего отражения и поверхностного отражения.

1. Механизм оптических потерь

Зеркало:

• Зависит от отражения металлического или диэлектрического покрытия.

• Вносит потери на поглощение (обычно 1–10 % в зависимости от качества покрытия).

• Со временем разрушается из-за старения покрытия.

Прямоугольная призма:

• Использует полное внутреннее отражение

• Почти нулевые потери на поглощение при правильных условиях

• Долговременная стабильность без разрушения покрытия (внутренние поверхности)

Инженерный результат:
призмы обеспечивают превосходную энергоэффективность на длинных оптических путях.

2. Волновой фронт и фазовая стабильность.

Зеркало:

• Поверхностное покрытие приводит к изменчивости фазового сдвига.

• Чувствителен к однородности и разрушению покрытия.

Призма:

• Фазовое поведение определяется свойствами объемного материала.

• Более стабильное распространение волнового фронта

Инженерный результат:
призмы предпочтительны в интерферометрических и метрологических системах.

3. Чувствительность выравнивания

Зеркало:

• Высокая чувствительность к угловому смещению.

• Требует частой повторной калибровки в прецизионных системах.

Призма:

• Геометрическое управление лучом снижает зависимость от выравнивания

• Более механически стабильный с течением времени

4. Сложность системной интеграции

Зеркало:

• Требует точных систем крепления и угловой регулировки.

• Требуется дополнительная механическая поддержка

Призма:

• Интегрированная геометрия рулевого управления балкой

• Упрощает архитектуру конструкции оптической системы

Материаловедение и технология производства

ECOPTIK использует высокоэффективные оптические материалы:

• Оптическое стекло Шотта

• Прецизионное стекло CDGM

• Оптические подложки Corning

• Плавленый кварц для термической стабильности

• Сапфир для долговечных применений

• CaF₂/MgF₂ для специализированных спектральных систем

Производственные возможности:

• Лазерно-интерферометрическое тестирование поверхности ZYGO

• Проверка точной геометрии ZEISS CMM

• Спектральный анализ Agilent Cary 7000 UMS

Эти системы обеспечивают:

• Субволновая точность поверхности

• Стабильность высокой угловой точности

• Оптическая однородность от партии к партии

Технология нанесения покрытий и оптическая эффективность

Передовые системы покрытий включают в себя:

• Алюминиевые светоотражающие покрытия (Al)

• Многослойные диэлектрические улучшающие слои

• Антибликовые защитные покрытия

Функция покрытия:

• Улучшает отражательную способность там, где это необходимо.

• Уменьшает рассеяние поверхности

• Улучшает экологическую стойкость

Варианты использования прикладной инженерии

Лазерные локационные системы

• Стабильная складывающаяся балка

• Сохранение целостности сигнала на больших расстояниях

Оптическое метрологическое оборудование

• Интерферометрическая фазовая стабильность

• Высокоточные измерительные системы

Машинное зрение

• Компактная оптическая маршрутизация

• Стабильная геометрия изображения

Научно-исследовательская оптика

• Многолучевые экспериментальные установки

• Прецизионный оптический контроль пути

Системы промышленной автоматизации

• Управление лучом без выравнивания

• Надежная долгосрочная работа

Схема принятия решений: выбор системы прямоугольных призм

При оценке оптических компонентов в контексте вопроса «Для чего используется прямоугольная призма» или выбора между «прямоугольной призмой» и «зеркалом» инженеры должны оценить:

1. Требования к оптической эффективности

• Терпимость к потерям при проектировании системы

• Потребности в сохранении энергии

2. Требования фазовой стабильности

• Уровень интерферометрической точности

• Требования к сохранению согласованности

3. Требования к механической стабильности

• Устойчивость к вибрации

• Долговременная стабильность выравнивания

4. Ограничения сложности системы

• Простота интеграции

• Частота калибровки

5. Условия эксплуатации окружающей среды

• Изменение температуры

• Устойчивость к влажности и загрязнениям

Заключение

Призмы под прямым углом — это не просто отражающие компоненты, а прецизионные элементы управления оптическим путем, которые определяют геометрию луча, фазовую стабильность и оптическую целостность на системном уровне в современных оптических системах.

Понимание того, для чего используется прямоугольная призма, требует рассмотрения ее как структурного элемента архитектуры оптической системы, а не отдельного компонента. Аналогичным образом, сравнение прямоугольной призмы и зеркала по сути является компромиссом между физикой поверхностного отражения и геометрией внутреннего полного отражения.

Благодаря высокоточной полировке, передовым технологиям нанесения покрытий и системе стабилизации пути полного внутреннего отражения и оптимизации фазовой последовательности ECOPTIK предлагает высокостабильные решения для управления оптическим путем для требовательных промышленных, научных приложений и приложений обработки изображений.

В прецизионной оптике зеркала перенаправляют свет, но призмы определяют структуру самой оптической системы.
