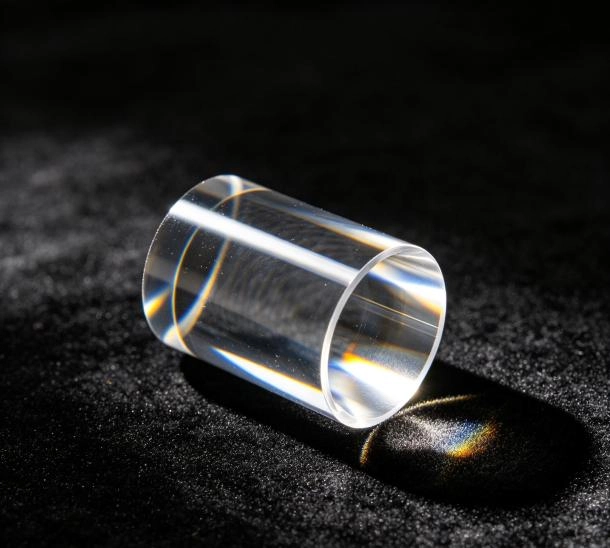

Цилиндрические линзы являются незаменимыми компонентами современных оптических систем, обеспечивая работу важнейших приложений, от формирования лазерного луча и анаморфной визуализации до микроскопии с плоскостным освещением и лазерных радиолокационных систем. В отличие от сферических линз, обладающих вращательной симметрией и равномерной фокусировкой света во всех направлениях, цилиндрические линзы имеют кривизну только по одной оси — они сходятся или расходятся в точную линию, оставаясь при этом плоскими по ортогональной оси. Эта уникальная асимметричная геометрия обеспечивает непревзойденные преимущества в приложениях, требующих одномерного управления светом, но также создает значительные проблемы в производстве и метрологии. В частности, стандартная сферическая интерферометрия, давно признанный золотой стандарт для тестирования сферической оптики, часто оказывается неэффективной при применении к цилиндрическим линзам, что приводит к неточным измерениям, ухудшению контроля качества и дорогостоящим потерям в производстве. Будучи ведущим производителем прецизионных оптических компонентов, компания ECOPTIK давно занимается исследованиями и разработками, производством и тестированием цилиндрических линз, и ее практика наглядно подтвердила ограничения стандартной сферической интерферометрии, предлагая при этом эффективные решения для отрасли.

Основная проблема заключается в фундаментальном несоответствии между вращательной симметрией сферической интерферометрии и асимметричной природой цилиндрических линз. Сферические интерферометры работают, проецируя сферический эталонный волновой фронт, который идеально соответствует 360° кривизне сферических линз, что позволяет проводить высокоточный анализ волнового фронта по всей апертуре. Когда та же технология применяется к цилиндрическим линзам, сферический эталонный волновой фронт пересекает только узкий линейный профиль цилиндрической поверхности, а не освещает всю апертуру. Такая частичная выборка не позволяет зафиксировать критические отклонения поверхности по всей длине и ширине цилиндра, такие как волнистость в средней пространственной частоте, закругление краев или осевое скручивание — дефекты, которые напрямую влияют на способность линзы фокусировать свет в четкую, однородную линию. Для компании ECOPTIK, которая специализируется на высококачественных цилиндрических линзах, изготавливаемых на заказ для контроля полупроводников, высокоточной лазерной обработки и биомедицинской визуализации, это ограничение когда-то препятствовало повышению точности продукции. На начальном этапе производства компания обнаружила, что использование стандартной сферической интерферометрии для тестирования цилиндрических линз часто приводило к отклонениям ключевых показателей, таких как оптическая сила по одной оси и форма поверхности, что, в свою очередь, вызывало ненужные затраты на брак и доработку.

Помимо несоответствия геометрии, стандартная сферическая интерферометрия вносит присущие ей аберрации и артефакты в виде полос, которые маскируют истинные ошибки поверхности. При тестировании несферических поверхностей, таких как цилиндры, этот метод генерирует цилиндрическую сферическую аберрацию (ЦСА), которая искажает интерференционные полосы, превращая их в нерегулярные, неоднородные узоры. Эти искаженные полосы делают практически невозможным различение подлинных производственных дефектов и артефактов, вызванных тестированием, что приводит к ошибочным решениям, либо к отбраковке качественных компонентов (увеличению процента брака), либо к одобрению некачественных (снижению производительности конечной системы). Кроме того, наклонное падение луча интерферометра на цилиндрическую поверхность изменяет масштабный коэффициент — преобразование между полосами и фактическими ошибками волнового фронта — что приводит к количественным неточностям, которые усугубляются по мере уменьшения диафрагменного числа линзы (т.е. в более быстрых и компактных оптических системах). Компания ECOPTIK, имеющая полную производственную цепочку, охватывающую оптическое проектирование, прецизионную холодную обработку, нанесение покрытий, тестирование и сборку, глубоко осознала эту проблему при производстве цилиндрических линз для лазерных радиолокационных систем. Техническая группа компании обнаружила, что анализ шероховатости поверхности, проводимый с помощью стандартной сферической интерферометрии, часто приводит к ошибочной оценке волнистости поверхности, что затрудняет выполнение строгих требований к точности компонентов лазерных радаров для автономных транспортных средств.

Сложность юстировки еще больше усугубляет ограничения стандартной сферической интерферометрии при тестировании цилиндрических линз. В отличие от сферических линз, которые требуют минимальной юстировки благодаря своей вращательной симметрии, цилиндрические линзы требуют точной юстировки их криволинейной оси с массивом детекторов интерферометра — критически важный этап, известный как «синхронизация». Даже смещение на несколько угловых минут может наклонить интерференционную картину, искажая измерения ключевых параметров, таких как оптическая сила по одной оси, клиновидность и центрирование. Сферические интерферометры не имеют автоматизированных инструментов для оптимизации этой юстировки, что вынуждает выполнять ручную настройку, которая приводит к человеческим ошибкам и снижает повторяемость измерений. Для крупносерийного производства эта неэффективность напрямую влияет на производительность и стабильность качества, поскольку каждая линза требует трудоемкой юстировки, зависящей от оператора.

Ситуацию усугубляет тот факт, что стандартные сферические интерферометры плохо приспособлены для измерения уникальных характеристик цилиндрических линз. В отличие от сферических линз, которые оцениваются на основе сферической оптической силы и общей ошибки волнового фронта, цилиндрические линзы требуют точного измерения анизотропных параметров: оптической силы по одной оси (кривизна в активном направлении), формы поверхности (отклонение от идеального цилиндра в плоском направлении) и осевого скручивания (вращение цилиндрической оси относительно краев линзы). Эти параметры имеют решающее значение для обеспечения производительности в таких приложениях, как круговая поляризация лазерного луча, генерация светового листа и высокоэнергетические лазерные системы, однако сферические интерферометры не могут надежно их количественно оценить. Этот пробел не позволяет производителям проверить, будет ли линза работать должным образом в целевом приложении, что увеличивает риск отказов в полевых условиях и дорогостоящих переделок.

Для решения этих проблем компания ECOPTIK постоянно разрабатывает специализированные решения. ECOPTIK внедрила усовершенствованную измерительную систему, которая не только решает проблему локальной выборки в стандартной сферической интерферометрии, но и позволяет точно измерять анизотропные параметры в цилиндрических линзах, обеспечивая соответствие продукции высоким требованиям точности в таких областях, как контроль полупроводников и высокоэнергетические лазерные системы. Наконец, используя свой обширный опыт в области технологий прецизионной обработки, ECOPTIK создала замкнутую систему производства цилиндрических линз, охватывающую производство, измерение и оптимизацию. Компания оснащена передовым международным оборудованием, включая обрабатывающие центры с ЧПУ, прецизионные полировальные станки и интерферометры, при этом строго соблюдая систему управления качеством ISO9001. Интегрируя специализированные измерительные решения со своими возможностями прецизионного производства, ECOPTIK не только снизила процент брака цилиндрических линз, но и достигла лучших в отрасли показателей по ключевым параметрам, таким как точность поверхности, низкая шероховатость поверхности и высокие пороги допустимых повреждений, одновременно повышая эффективность производства.

В заключение, стандартная сферическая интерферометрия плохо подходит для измерения и изготовления цилиндрических линз, поскольку ее применение затруднено несоответствием геометрии, присущими ей аберрациями, проблемами юстировки и ограниченным охватом технических характеристик. Будучи лидером в отечественной индустрии прецизионной оптики, компания ECOPTIK доказала, что только отказавшись от зависимости от стандартной сферической интерферометрии и внедрив специализированные метрологические решения, адаптированные к характеристикам цилиндрических линз, производители могут преодолеть техническое узкое место. В условиях растущего спроса на высокоэффективные цилиндрические линзы в новых технологиях — от лазерных радаров для автономных транспортных средств до оптики дополненной и виртуальной реальности и высокоэнергетических лазерных систем — инвестиции в специализированные метрологические инструменты перестали быть просто вариантом и стали необходимостью. ECOPTIK продолжит углублять свои исследования в области производства и измерения цилиндрических линз, опираясь на преимущества всей производственной цепочки и богатый опыт в области индивидуального заказа, чтобы предоставлять глобальным клиентам более точные и надежные цилиндрические линзы, а также комплексные оптические решения, и сотрудничать с глобальными партнерами для содействия развитию оптической промышленности.
