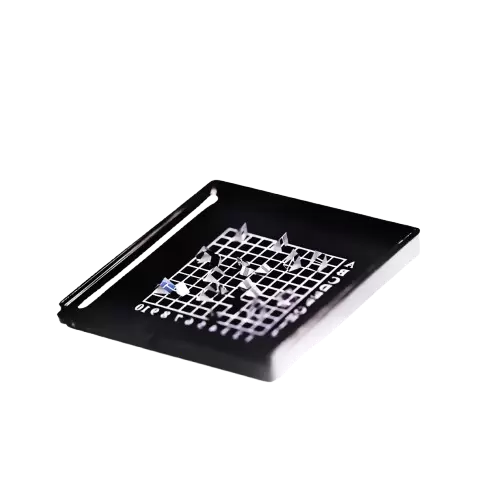

В современной прецизионной оптике и системах наведения прицел с микропризмой стал важнейшим компонентом компактных прицельных архитектур, где быстрое обнаружение цели, стабильность изображения при слабом освещении и точность оптического выравнивания напрямую определяют производительность системы. В отличие от обычных оптических прицельных систем, конструкции на основе микропризм основаны на строго контролируемых путях внутреннего отражения и микромасштабной геометрии призмы для достижения компактного оптического складывания при сохранении широкого поля зрения и стабильного визуального выравнивания.

Для инженеров по закупкам и системных интеграторов, оценивающих цену микропризмы, реальное решение редко принимается только по стоимости единицы продукции. Вместо этого речь идет о понимании того, как различия в качестве оптического материала, точности поверхности, технологии покрытия и структурной геометрии напрямую влияют на точность прицеливания, долговечность и стабильность характеристик в динамических условиях эксплуатации.

В то же время в таких приложениях, как системы тактической стрельбы, спортивная оптика и платформы для тренировочного моделирования, пользователи прицелов с микропризмами отдают приоритет быстрой скорости обнаружения цели, четкости границ при движении и стабильному выравниванию сетки при вибрации и нагрузке от отдачи. Эти требования выводят проектирование микропризм далеко за пределы базовых принципов оптической рефракции на территорию точной оптической техники.

Компания ECOPTIK , имеющая 15-летний опыт производства прецизионных оптических компонентов, специализируется на микрооптических системах, включая призмы, линзы, цилиндрическую оптику и оптические сборки. Компания использует высокотехнологичные метрологические системы, такие как лазерные интерферометры ZYGO, системы CMM ZEISS и испытательные платформы Agilent Cary 7000, чтобы обеспечить оптическую точность и постоянство при производстве микромасштабных призм, используемых в медицинских, промышленных и оптических приборах.

Основы оптической инженерии систем микропризматических прицелов

Прицел с микропризмой, по сути, представляет собой сложенную оптическую систему, предназначенную для уменьшения физического размера при сохранении контролируемого оптического пути. Вместо использования длинных линейных линз в сборе микропризмы перенаправляют свет через внутренние отражающие поверхности, обеспечивая компактную интеграцию без ущерба для оптических характеристик.

Производительность таких систем зависит от трех ключевых инженерных областей:

• Конструкция оптического пути, которая определяет, как входящий свет преломляется, отражается и перенаправляется через геометрию микромасштабной призмы без внесения фазовых искажений или смещения выравнивания.

• Управление полем зрения, которое гарантирует, что поле зрения остается достаточно широким для быстрого обнаружения цели, сохраняя при этом резкость краев и минимизируя оптические аберрации.

• Структурная стабильность, которая гарантирует, что оптическая юстировка остается неизменной при вибрации, силе отдачи или механическом напряжении в динамических рабочих средах.

В отличие от традиционных оптических прицелов, системы микропризм должны поддерживать оптическую целостность в пределах чрезвычайно малых геометрических допусков, часто измеряемых в угловых секундах и отклонениях поверхности на уровне микрометра.

Проектирование оптической структуры микропризмы и оптимизация светового пути

Геометрия призмы и оптическая складная архитектура

В системах микропризм обычно используется несколько геометрических конфигураций, таких как прямоугольные призмы, клиновые призмы, голубиные призмы и пентапризмы. Каждая структура выполняет различную оптическую функцию по управлению направлением света, ориентацией изображения и стабилизации поля.

В конструкции прицела с микропризмой процесс оптического складывания оптимизирован для достижения:

• Контролируемое отклонение света на 90 градусов или под углом, позволяющее компактировать оптический корпус без увеличения общей длины системы.

• Коррекция ориентации изображения в системах, требующих вертикального и неперевернутого визуального вывода для точности наведения

• Минимизация потерь внутреннего отражения за счет прецизионной полировки отражающих поверхностей, обеспечивающих высокую эффективность передачи.

Точность этих внутренних отражающих поверхностей напрямую определяет, насколько стабильным остается поле зрения во время быстрого движения или отслеживания целей.

Расширение поля зрения и контроль краевых искажений

Одним из ключевых показателей эффективности микропризменных оптических систем является способность поддерживать широкое поле зрения без искажения краев.

К методам инженерного контроля относятся:

• Прецизионный контроль кривизны оптических поверхностей для предотвращения ошибок углового отклонения на краях поля зрения

• Микромасштабная полировка поверхности для уменьшения эффектов рассеяния, которые могут привести к размытию периферийной четкости изображения.

• Оптимизация покрытия для поддержания постоянной отражательной способности при различных углах падения.

В реальных случаях использования, таких как быстрое обнаружение цели, четкость границ имеет решающее значение, поскольку периферийные искажения могут задерживать визуальное распознавание и снижать точность реагирования.

Оптическая стабильность выравнивания в динамических условиях

Системы микропризм должны сохранять стабильность оптической оси даже при механических ударах или вибрации. Это особенно важно в приложениях, связанных с отслеживанием отдачи или непрерывного движения.

Ключевые факторы проектирования включают в себя:

• Точное механическое соединение между элементами призмы и корпусными конструкциями для предотвращения микросмещений во время удара.

• Выбор материала с низким коэффициентом теплового расширения для уменьшения оптического дрейфа при изменении температуры.

• Структурное усиление мест крепления призмы для сохранения целостности выравнивания при повторяющихся циклах нагрузки.

Без этих элементов управления даже микроскопические смещения центровки могут значительно ухудшить точность прицеливания.

Реальные характеристики применения микропризматических прицелов

Скорость обнаружения цели и стабильность визуального захвата

В условиях высокоскоростного нацеливания способность захватывать и поддерживать визуальный захват определяется оптической задержкой, стабильностью поля и сохранением контраста.

Высокопроизводительный микропризменный прицел позволяет:

• Быстрая идентификация цели благодаря минимальной задержке оптического пути и высокой эффективности передачи

• Стабильное выравнивание сетки, предотвращающее визуальное смещение при движении или отдаче.

• Стабильный контраст изображения в различных условиях освещения, повышающий скорость распознавания в сложных условиях.

Эти факторы напрямую влияют на время реакции и точность работы в динамических сценариях.

Поведение оптических характеристик при слабом освещении

Условия низкой освещенности создают дополнительные проблемы для систем микропризм, поскольку эффективность светопропускания и характеристики покрытия становятся критически важными.

Факторы производительности включают в себя:

• Эффективность антибликового покрытия, которая снижает потери фотонов при отражении от нескольких поверхностей.

• Чистота материала, обеспечивающая минимальные потери на поглощение в условиях низкой освещенности.

• Внутренний контроль рассеяния, который предотвращает помутнение изображения и поддерживает стабильность контрастности.

В практических приложениях четкость при слабом освещении связана не только с яркостью, но и с сохранением четкости границ и разделения контраста.

Разработка антивибрационной устойчивости и устойчивости к отдаче

Механическая стабильность является ключевым требованием к системам прицелов с микропризмами, используемым в динамических средах.

Инженерные решения включают в себя:

• Высокопрочные оптические монтажные конструкции, предназначенные для поглощения механических ударов, не влияя на оптическое выравнивание.

• Каркасы многоточечного распределения напряжений, предотвращающие локализованную деформацию во время удара.

• Клеевые и связующие системы, оптимизированные для долгосрочной устойчивости к вибрации.

Эти элементы конструкции гарантируют, что оптические характеристики остаются стабильными даже при повторяющихся механических нагрузках.

Цена микропризмы: структура инженерных затрат и факторы, определяющие стоимость

Оценивая цену микропризмы, промышленные покупатели должны понимать, что различия в стоимости не произвольны, а напрямую связаны с оптической точностью, сложностью производства и выбором материала.

Оптический класс и точность поверхности

Одним из наиболее важных факторов, влияющих на стоимость, является точность поверхности и степень полировки.

Микропризмы более высокого качества обычно имеют:

• Уровни качества поверхности, такие как 20/10 или 10/5, которые уменьшают рассеивание и улучшают оптическую прозрачность.

• Контроль плоскостности до λ/10, что обеспечивает минимальное искажение волнового фронта при передаче света.

• Контроль углового допуска до ±10 угловых секунд, гарантирующий точное оптическое выравнивание в компактных системах.

Эти допуски требуют передовых систем полировки и метрологии, что значительно увеличивает производственные затраты.

Выбор материала и компромиссы в оптических характеристиках

ECOPTIK использует ряд оптических материалов, включая стекло BK7, плавленый кварц, а также специализированные подложки с инфракрасным излучением или высокой пропускной способностью, такие как CaF2, ZnSe и сапфир.

Выбор материала влияет на:

• Эффективность передачи в различных диапазонах длин волн

• Термическая стабильность при изменении окружающей среды

• Механическая долговечность при нагрузках или вибрации

• Структура затрат из-за сложности сырья и сложности обработки.

Материалы с более высокими характеристиками значительно увеличивают стоимость микропризмы, но обеспечивают превосходную долговременную стабильность и оптическую надежность.

Технология покрытия и светоотдача

Оптические покрытия играют решающую роль в характеристиках микропризм.

Уровни покрытия влияют:

• Эффективность передачи за счет снижения потерь на отражение на оптических интерфейсах

• Экологическая устойчивость к влажности, колебаниям температуры и истиранию.

• Настройка спектральных характеристик для конкретных приложений с длиной волны

Усовершенствованные многослойные покрытия значительно усложняют производство, но повышают общую эффективность системы.

Производительность производства и стоимость точной обработки

Микрооптика требует чрезвычайно строгого производственного контроля, где даже незначительные дефекты могут привести к браковке.

К факторам затрат относятся:

• Сверхточные процессы полировки микроразмерных поверхностей

• Высокий процент брака из-за жестких требований к допускам.

• Многоэтапный контроль с использованием систем интерферометрии и измерения КИМ.

• Процессы выравнивания сборки, требующие микронной точности

Использование ECOPTIK метрологических систем ZYGO и ZEISS обеспечивает высокоточную проверку, но также отражает сложность структуры цен на микропризмы.

Инженерные различия в уровнях производительности

Стандартные системы оптического класса

В этих системах приоритет отдается экономической эффективности и обычно используются в общих оптических приложениях, где не требуется исключительная точность. Они предлагают приемлемые характеристики, но ограниченную стабильность.

Высокоточные системы микропризм

Эти системы отличаются жесткими угловыми допусками, высококачественной полировкой и оптимизированными покрытиями. Они широко используются в профессиональных микроскопах с микропризмами, требующих быстрого захвата цели и стабильного изображения.

Сверхточные оптические системы

Они представляют собой высший инженерный уровень и используются в медицинской эндоскопии, соединении ЛД с оптоволокном и в высокотехнологичных оптических приборах. Они требуют исключительной точности поверхности, чистоты материала и контроля соосности.

Возможности ECOPTIK по производству систем микропризм

ECOPTIK — признанный производитель оптических компонентов, специализирующийся на прецизионной оптике, включая микропризмы, сферические линзы, фильтры и оптические сборки.

Инженерный потенциал компании включает в себя:

• Возможности производства микрооптических компонентов размером от 0,2 мм до 5 мм.

• Высокоточный угловой контроль до ±10 угловых секунд для микропризменных структур.

• Контроль качества поверхности достигает стандартов 10/5 для передовых оптических приложений.

• Интеграция материалов с использованием подложек Schott, Corning и специализированных инфракрасных оптических подложек.

• Полные возможности оптических испытаний с использованием интерферометрии и передовых метрологических систем.

Эти возможности позволяют ECOPTIK поддерживать как промышленные системы с микропризмами, так и высококачественные оптические приборы, требующие высочайшей точности.

Сценарии применения систем микропризматических прицелов

Тактические и спортивные прицельные системы

Микропризматическая оптика широко используется в системах наведения с быстрым обнаружением цели, где скорость и стабильность являются критическими факторами производительности.

Промышленные системы оптической центровки

Используется в прецизионных юстировочных приборах, где требуется компактное оптическое складывание без ущерба для точности измерений.

Системы медицинской эндоскопической визуализации

Микропризмы обеспечивают компактную оптическую маршрутизацию в минимально инвазивных устройствах визуализации.

Оптическая связь и лазерные системы

Используется в приложениях соединения LD с волокном, где важен точный контроль направления света.

Заключение

Производительность микроскопа с микропризмами определяется не простым оптическим увеличением, а точностью проектирования геометрии призмы, качества оптической поверхности, стабильности выравнивания и устойчивости к воздействию окружающей среды. Аналогичным образом, цена микропризмы отражает не только стоимость материала, но и уровень точности изготовления, технологии нанесения покрытия и метрологической проверки, необходимые для достижения стабильных оптических характеристик.

В высокопроизводительных оптических системах стоимость и производительность неразделимы. Более высокая точность напрямую приводит к увеличению скорости обнаружения цели, улучшению характеристик при слабом освещении и большей механической стабильности.

ECOPTIK, с его передовыми производственными возможностями и прецизионными оптическими инженерными системами, представляет собой основу производственного уровня для технологий микропризм, используемых в требовательных медицинских, промышленных и оптических приборостроительных средах.
