Как найти фокусное расстояние вогнутой линзы?

Поскольку вогнутая линза формирует виртуальное изображение для настоящего объекта, трудно измерить расстояние объекта и расстояние изображения вогнутой линзы непосредственно. Мы можем использовать только перевернутое реальное изображение с вогнутой линзой. В качестве виртуального объекта вогнутого объектива самолета можно измерить положение виртуального объекта. Вогнутая линза может образовывать реальное изображение воображаемого объекта, и можно измерить положение реального изображения.

ЗдесьBRD оптического волокнаПредставим вам несколько способов измерения фокусного расстояния вогнутой линзы.

1. Измерьте фокусное расстояние вогнутой линзы с помощью метода сопряжения

(1) грубое управление: закройте осветительный прибор на оптическом стенде и Отрегулируйте высоту вокруг; Оптический центр примерно на той же высоте и на прямой линии.

(2) для получения подробной информации Используйте принцип сопряжения для регулировки расстояния между экраном объекта и экраном изображения и медленно перемещайте вогнутый объектив с экрана объекта на экран изображения. Если центр большого изображения совпадает с центром маленького изображения, контурный коаксиальный был отрегулирован. Если центр большого изображения находится ниже центра маленького изображения, это означает, что положение вогнутой линзы низкое, и положение должно быть изменено выше; Напротив, поверните объектив; Левый и правый также одинаковые.

(3) прочтите Положение экрана объекта и положение P экрана изображения, заполните его в самодельной таблице и Вычислите его.

(4) перемещайте вогнутую линзу, чтобы сделать четкое увеличенное перевернутое реальное изображение на экране, обратите внимание на положение в это время и продолжайте перемещатьПлоскостной транзистор вогнутый объективЧтобы сделать четкое и уменьшенное перевернутое реальное изображение на экране, запишите положение в это время, рассчитаем его. Повторите вышеуказанные шаги пять раз, чтобы получить в общей сложности четыре набора данных, рассчитать значение каждого набора и найти среднее значение.

2. Измерьте фокусное расстояние вогнутой линзы Плано методом самоколлимации

(1) поместите щелевое плоское зеркало источника света на оптический стенд и сделайте расстояние между ними больше фокусного расстояния измеренного вогнутого объектива. Поместите вогнутую линзу для измерения между экраном объекта и плоским зеркалом.

(2) правильно Отрегулируйте световой путь так, чтобы свет, излучаемый экраном объекта, проходит через объектив, а затем отражается обратно на плоском зеркале, И затем снова проходит через объектив к экрану объекта.

(3) на оптической скамейке перемещайте вогнутые линзы Плано назад и вперед, чтобы произвести вверх дном, равном размере, четкое реальное изображение на экране объекта. Когда коаксиальный кабель хорош, предмет и изображение полностью перекрываются, а плоское стекло покрыто бумажным куском. Изображение должно исчезнуть. Обратите внимание на положение вогнутой линзы Плано на направляющей. Повторите шаги пять раз, запишите положение объекта и объектива и Вычислите среднее значение.

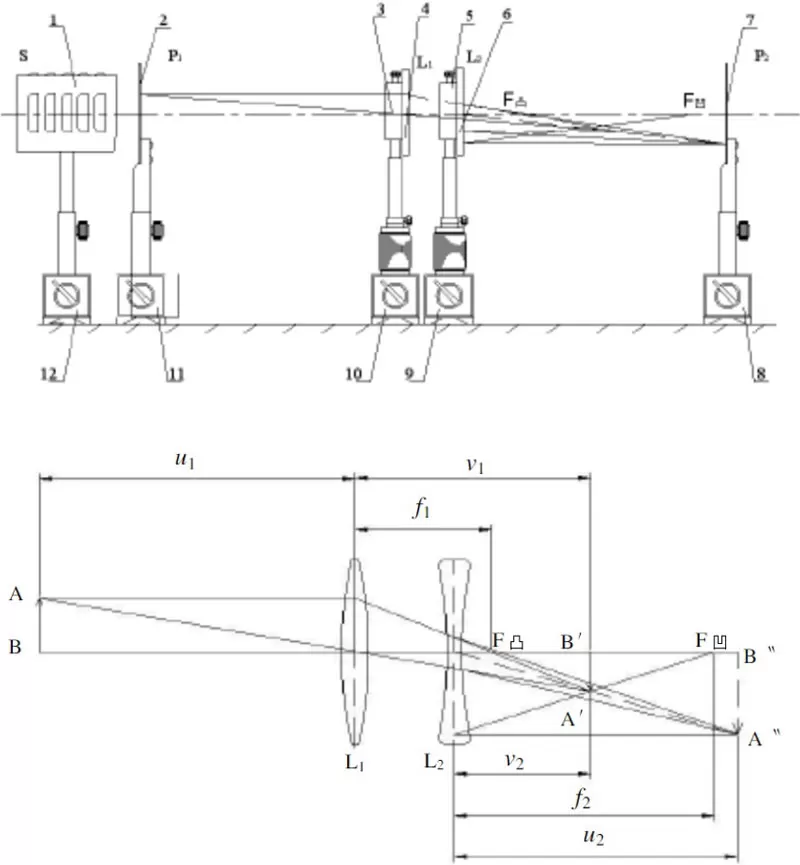

3. Измерьте фокусное расстояние вогнутой линзы с помощью метода расстояния объекта и расстояния изображения

(1) Когда экран объекта P1, освещенный источником света поверхности, формируется в четкое изображение на экране изображения P2 черезПлоская выпуклая линзаL1, расстояние между P1 и P2 немного больше, чем в 4 раза больше фокусного расстояния выпуклого объектива. Обратите внимание на показания положения L1 и P2 на рельсе.

(2) Добавьте тонкий вогнутый объектив L2 для тестирования между выпуклой линзой и экраном изображения, отрегулируйте коаксиальный, И слегка Отодвиньте экран изображения до тех пор, пока на экране не появится четкое изображение. Запишите показания положения L2 и P2'.

(3) используя L2P2' расстояние как расстояние объекта-u, и L2P2 расстояние как расстояние изображения V', замените значение в Формулу 1/u 1/v = 1/f для расчета фокусного расстояния измеренного объектива.
