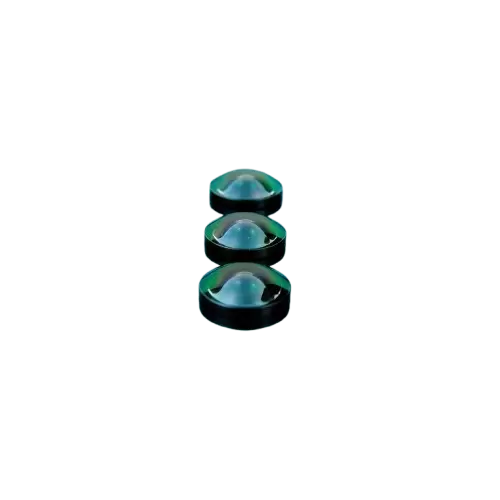

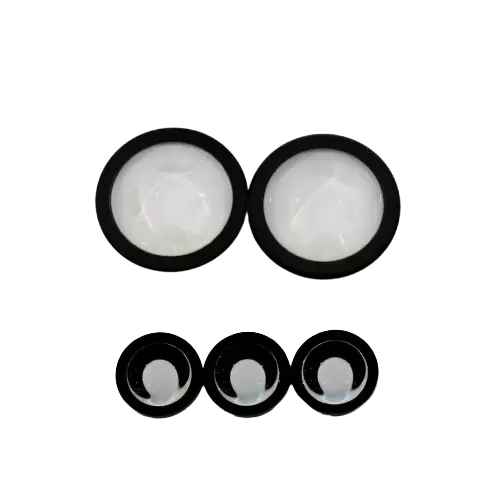

Благодаря использованию технологии прецизионного формования, позволяющей за один этап формовать оптическое стекло в высокоточной матрице, можно массово производить высокоэффективные асферические линзы с меньшими затратами, эффективно корректируя аберрации и значительно уменьшая размеры и вес оптических систем.
Corrects spherical aberration, improving spot quality and image sharpness.
RMS 20nm
High thermal stability, resistant to chemical corrosion, UV resistant, and long lifespan.
High initial mold investment and high sample price; low unit cost and high production efficiency in later mass production.
| Изделие/Диаметр (мм) | 2-7 | 7-15 | 15-24 | 24-35 | 35-800 | Примечание | |||
|---|---|---|---|---|---|---|---|---|---|
| PV | 0,6 мкм | 0,8 мкм | 1 мкм | 1,2 мкм | 2-5 мкм | Касательный угол асферической кромки является ключевым фактором. | |||
| Наилучший вариант PV | 0,2 мкм | 0,3 мкм | 0,4 мкм | 0,6 мкм | 1-3 мкм | ||||
| КАК | 0,15 мкм | 0,2 мкм | 0,3 мкм | 0,5 мкм | - | ||||
| Допуск по толщине в центре | ±3 мкм | ±5 мкм | ±10 мкм | ±15 мкм | ±15 мкм | ||||
| Допустимое провисание | ±5 мкм | ±10 мкм | |||||||
| Вне | рутина | ±3-5 мкм | ±5 мкм | ±5-10 мкм | ±10 мкм | ±10 мкм | Технология обработки наружного диаметра является ключевым фактором. | ||
| допуск по диаметру | Боковой разрез | Высокая точность | Средняя точность | Коммерческая точность | |||||
| ±0,03 | ±0,05 | ±0,1 | |||||||
| Наклон | Высокая точность | Средняя точность | Коммерческая точность | ||||||
| 60 дюймов | 90” | 120” | |||||||
| Децентрирование S1-S2 | 3 мкм | 3-5 мкм | 5-7 мкм | 10 мкм | 15 мкм | ||||
| Уровень внешнего вида | 40/20 | 40/20 | 80/50 | 80/50 | 80/50 | Материал – ключевой фактор. | |||
| 60/40 | 60/40 | 60/40 | 60/40 | ||||||
