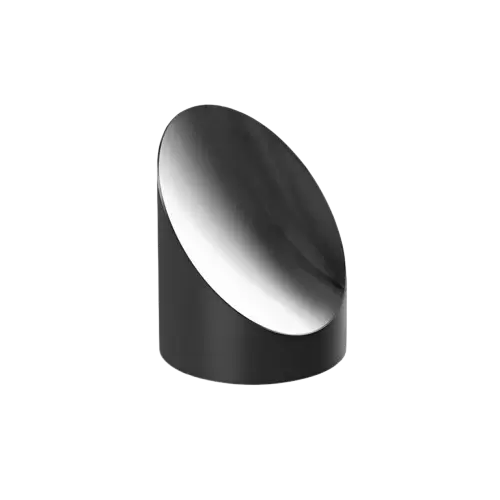

Внеосевое параболическое зеркало (ВПА) — это особый тип оптического зеркала, способного фокусировать или коллимировать световые лучи без сферической аберрации, подобно обычному параболическому зеркалу. Его уникальная «внеосевая» структура巧妙 смещает точку фокусировки за пределы пути падающего света, избегая таким образом проблемы центрального перекрытия, характерной для традиционных конструкций.
The off-axis design allows the reflected beam to exit at an angle, completely avoiding the incident light path. This achieves unobstructed light transmission, preventing energy loss and image quality interference.
Perfectly focuses parallel light, eliminating spherical aberration. Furthermore, due to its reflective design, it is completely free of chromatic aberration, making it ideal for broadband or multi-color light systems.
The total internal reflection design eliminates almost all absorption losses from transmission materials, making it particularly suitable for high-power laser applications.
| Параметр | Типичные значения/диапазоны |
|---|---|
| Материал подложки | Оптическое стекло: плавленый кварц (JGS2) и др. |
| Эффективное фокусное расстояние (ЭФД) | 15,0 мм ~ 150 мм |
| Угол отклонения от оси | 30°, 45°, 90° и т. д. |
| Точность поверхности | λ/4, λ/8, λ/10 (@633 нм) |
| Свободная диафрагма | >90% физического диаметра |
| Варианты покрытия | Алюминиевое покрытие (450 нм-20 мкм); Серебряное покрытие (450 нм-20 мкм); Золотое покрытие (800 нм-20 мкм); Алюминиевое покрытие, усиленное УФ-излучением (250-450 нм). |
