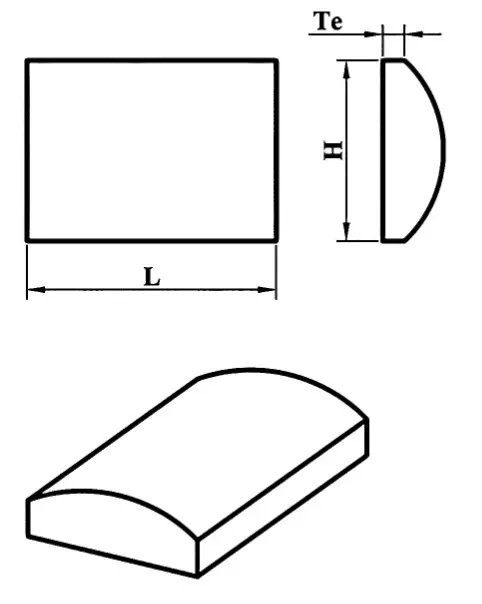

Плоско-выпуклая цилиндрическая линза используется для конденсации света по одной оси. Положительная плоско-цилиндрическая линза способна создавать линейное изображение из точки света, изменять соотношение сторон изображения или фокусировать коллимированный падающий свет в линию. Плоско-выпуклые цилиндрические линзы обычно используются для освещения щелевых и линейных детекторных матриц, лазерной проекции, фокусировки лазерных линий и анаморфного формирования пучка.
| Предметы | Параметры |
|---|---|
| Материал | N-BK7/H-K9L, плавленый кварц (UVFS), CaF₂, ZnSe и др. |
| Диаметр | 2 мм ~ 300 мм |
| Допуск по диаметру | +0,0/-0,1 мм (обычное значение) |
| Фокусное расстояние | 4 мм ~ 1000 мм |
| Допуск на фокусное расстояние | ±1% (высокая точность) до ±3% |
| Качество поверхности | 40-20, 60-40 |
| Точность поверхности | λ/2, λ/4 @ 632,8 нм |
