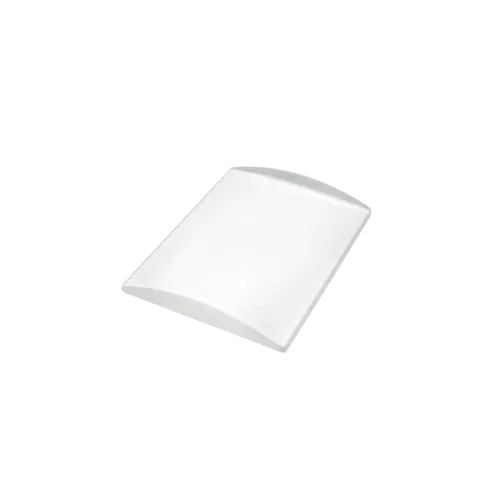

Главная / Обычай / Оптические компоненты / Цилиндрическое зеркало / Плоская выпуклая цилиндрическая линза

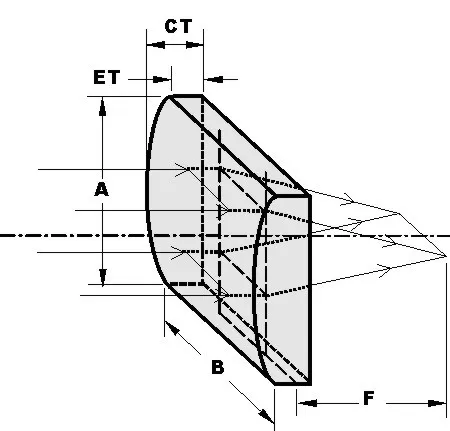

Плоско-выпуклая цилиндрическая линза используется для конденсации света по одной оси. Положительная плоско-цилиндрическая линза способна создавать линейное изображение из точки света, изменять соотношение сторон изображения или фокусировать коллимированный падающий свет в линию. Плоско-выпуклые цилиндрические линзы обычно используются для освещения щелевых и линейных детекторных матриц, проекции лазерного излучения, фокусировки лазерных линий и формирования анаморфного пучка.
| Коммерческий | Высокая точность | |
|---|---|---|
| Материал | Оптическое стекло, плавленый кварц, кварц и т. д. | |
| Диаметр | 0,5 мм ~ 150 мм | |
| Допуск по диаметру | ±0,1 мм | ±0,02 |
| Фокусное расстояние | -50 мм ~ 2000 мм | |
| Допуск на фокусное расстояние | ±2% (<10 мм) | |
| ±0,5% (<10 мм – 1000 мм) | ||
| ±1% (>1000%) | ||

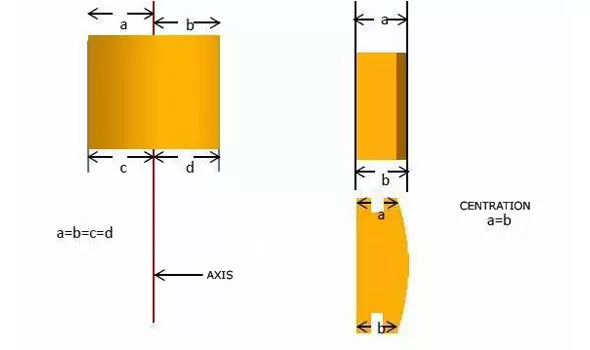

| Центратиком | <3 угловых минут | <10 угловых секунд |
| Прозрачная диафрагма | >85% ~92% диаметра | |
| Качество поверхности (царапины/следы повреждений) | МИЛ 60/40 | МИЛ 10/5 |
| Точность поверхности | λ/4@632.8nm | λ/10632,8 нм |
| Скос | 0,05 мм~0,2 мм x 45° | |
| Покрытие | В соответствии с требованиями заказчика. | |
