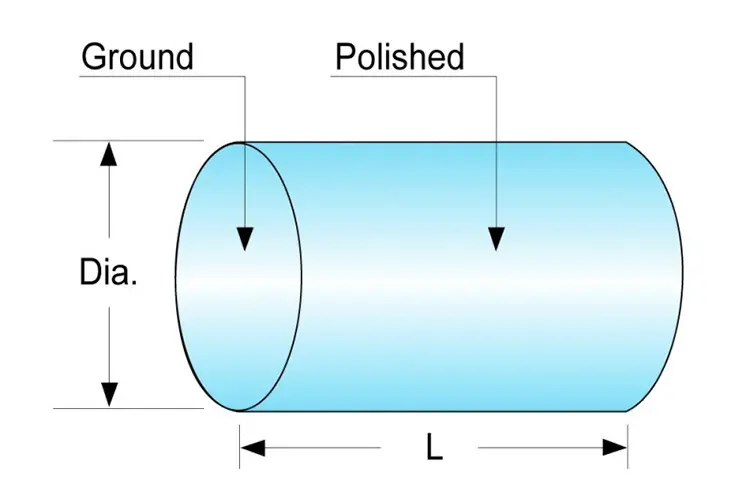

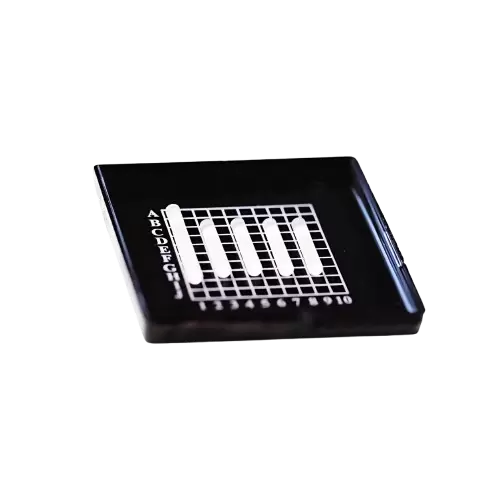

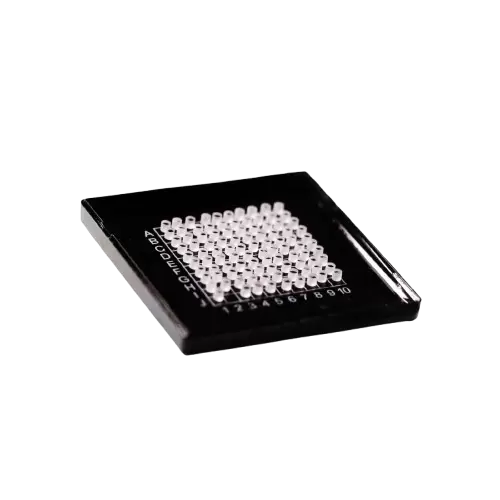

Линзы в виде стержней полируются по окружности и шлифуются с обоих концов. Оптические характеристики аналогичны характеристикам цилиндрической линзы. Коллимированный свет, проходящий через диаметр линзы, фокусируется в прямую линию. Для различных применений в УФ, видимом и ближнем ИК диапазонах доступны подложки из оптического стекла и УФ-плавленого кварца.
| Материал | Плавленый кварц, пропускающий ИК-излучение, с содержанием OH < 10 ppm | |
|---|---|---|
| 1 | Диаметр | 4,75 мм +/- 0,1 мм |
| 2 | Длина | 12 мм +/- 0,2 мм |
| 3 | Свободная диафрагма | 4,75 мм (14,922 мм номинальная окружность) * 10 мм длина |
| 4 | Качество поверхности | 20/10 Царапание/Копание |
| 5 | Поверхностная фигура | 1 нерегулярность длины волны |
| 6 | Скошенный край | 45° +/-15° Максимальная фаска = 0,5 мм |
| 7 | Покрытие | Твердое покрытие из MgF2 с центром на длине волны 780 нм. |
| 8 | AOI | 22° |
