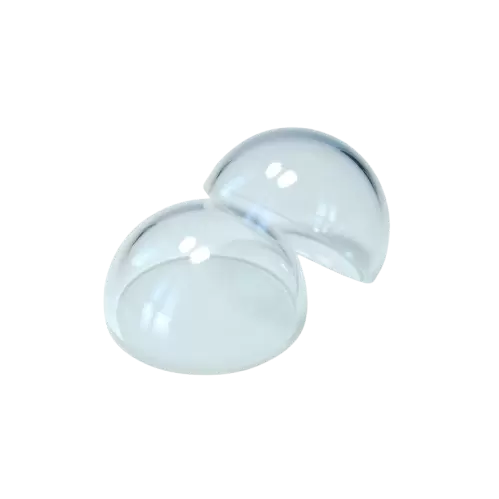

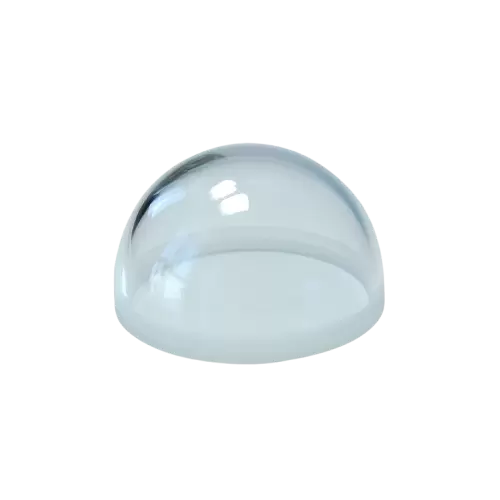

Купол Суперполушарного

Name: Купол Суперполушарного
Rating: 4.5 (100 reviews)

Суперполусферический купол представляет собой сферический сегмент, высота которого превышает высоту полусферы. При определенных условиях (точка-объект в центре сферы) система может полностью устранить сферическую аберрацию. Она может обеспечить предельное поле зрения более 180°. Свет может попадать сбоку или даже немного сзади под углом и при этом приниматься внутренними датчиками. Компания ECOPTIK может изготавливать гиперсферические купола, превышающие 55% их радиуса.

Связаться с нами

Запросить информацию сейчас

Проблемы проектирования и ключевые технологии

Aberration Control

Although it has no spherical aberration at the center, practical optical systems (such as internal lens groups) need to compensate for the field curvature and astigmatism it introduces. Co-optimizing the hyperspherical dome as the first element of the entire optical system is crucial.
$Material and Refractive Index Selection$
Material and Refractive Index Selection

The refractive index "n" is a critical parameter. Careful selection of materials with suitable refractive indices is necessary to place the image-side luminous point in a reasonable position and control the ray direction. For infrared applications, commonly used materials include sapphire and ZnS.
Extreme Manufacturing Difficulty

Machining a complete spherical dome exceeding the height of a hemisphere while maintaining extremely high surface accuracy and finish places extremely high demands on the manufacturing process.

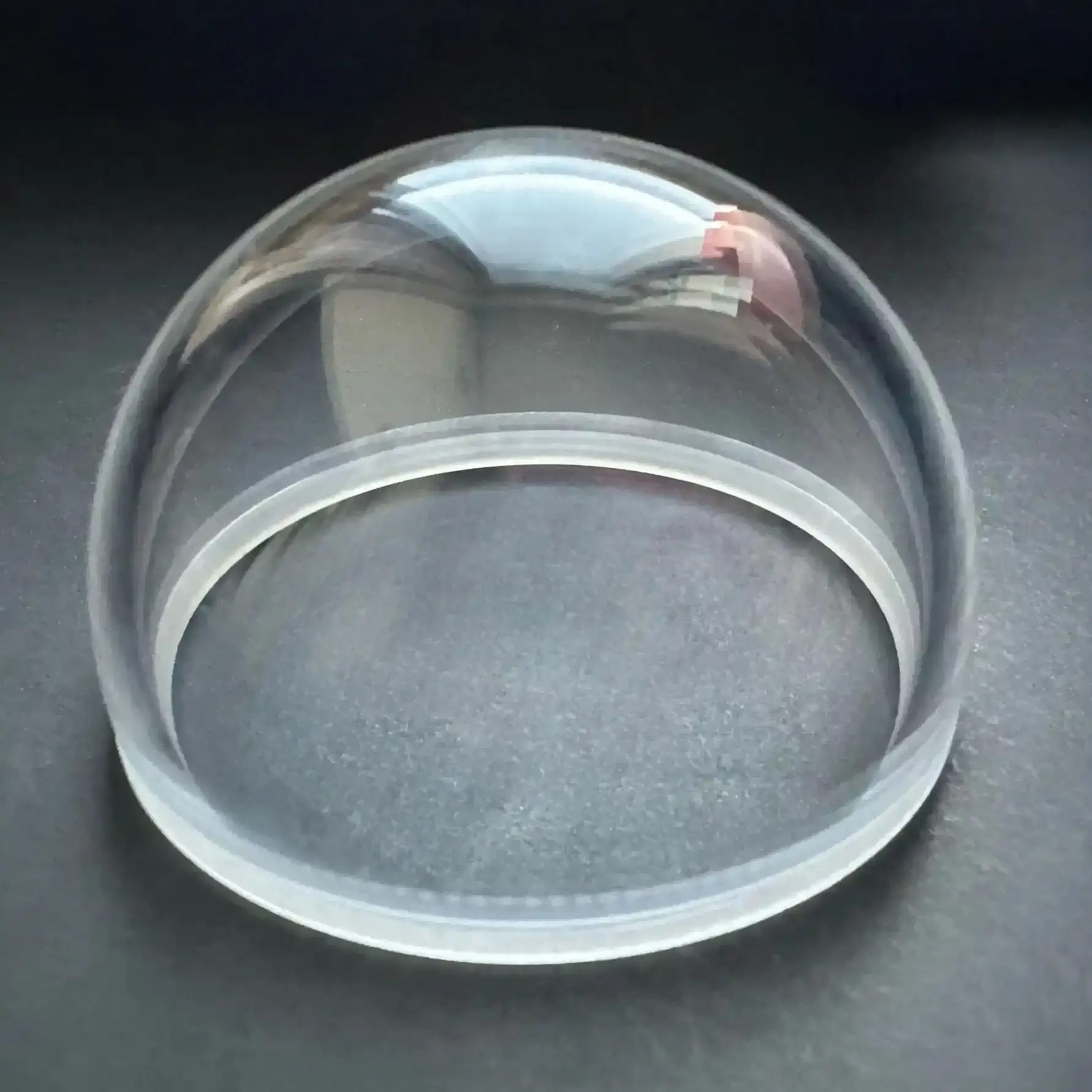

Образец

Спецификация Купол Суперполушарного

Материал подложки	K9(CDGM), Сапфир, Si, MgF2, N-BK7, N-BK10, Corining 7980, JGS1, Borofloat 33, ZnSe, ZnS и т. д.	Качество поверхности	60/40, 40/20, 20/10, 10/5
Измерение	6 мм-350 мм	Поверхностная бахрома	10(5)-3(0.5)
Толщина	0,5 мм-30 мм	Покрытие	Антибликовое (AR) покрытие или по запросу заказчика.
Толщина	В целом ±0,1 мм, оптимальный диапазон ±0,02 мм.	Годовая производственная мощность ECOPTIK	более 300 000 шт.

Типичные области применения

Missile Seekers

This is the most typical application. Used to achieve "over-the-shoulder launch" or omnidirectional attack capabilities, enabling the seeker to see targets to the side, rear, or even behind. It is usually used in conjunction with an infrared imaging system.
Underwater Optical Systems

Provides AUVs/ROVs with a wide-angle field of view exceeding 180°, virtually eliminating blind spots.
All-Sky Imaging Systems

Special lenses used to capture 360°×360° panoramic images; a hyperspherical dome can serve as its front element.
Cutting-Edge Surveillance and Sensing

Used in special situations requiring near-omnidirectional sensing with a single lens.
