Традиционные одиночные линзы остаются эффективными для многих оптических систем, но их физический размер и ограниченная интеграция становятся ограничениями, когда оптическому модулю требуется несколько функций фокусировки, формирования изображения или управления лучом на небольшой площади. Микролинзовая матрица устраняет это ограничение, заменяя один относительно большой оптический элемент точно расположенной поверхностью, содержащей множество линз микрометрового масштаба.

Однако для покупателей оптических компонентов выбор листа с микролинзовой матрицей — это не просто вопрос выбора самой маленькой линзы или сравнения цен за единицу продукции. Апертура линзы, глубина тиснения, шаг, плотность массива, материал подложки, показатель преломления, точность поверхности и стабильность производства — все это влияет на оптический результат и окончательную цену. Правильная спецификация зависит от того, как массив будет взаимодействовать с остальной частью оптической системы.

Как структура массива микролинз определяет оптические характеристики

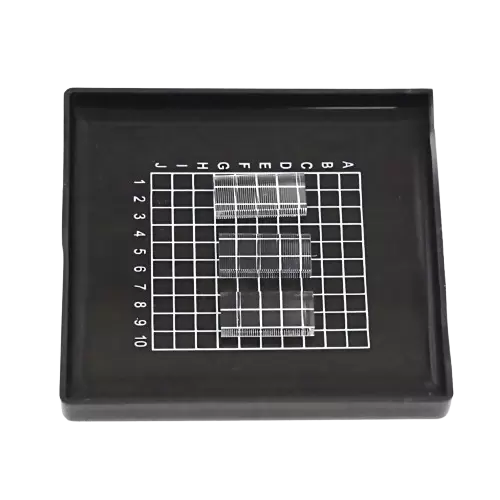

Массив микролинз состоит из множества линз, каждая из которых имеет диафрагму микрометрового масштаба и глубину тиснения. Хотя каждая отдельная линза мала, на одном листе могут работать тысячи или даже более оптических блоков. Это обеспечивает компоненту высокий уровень оптической интеграции, которого трудно достичь с помощью обычных отдельных линз.

Базовая геометрия каждой линзы определяет, как перенаправляется входящий свет. Диаметр апертуры или линзы влияет на эффективную оптическую площадь каждого блока, а глубина тиснения и профиль поверхности влияют на кривизну линзы и, следовательно, на ее поведение при фокусировке. Шаг линз определяет расстояние между соседними линзами и напрямую влияет на плотность массива.

Эти параметры не могут рассматриваться независимо. Например, уменьшение шага линз увеличивает количество оптических блоков в фиксированной области, что может улучшить пространственную выборку или перераспределение света в некоторых системах. В то же время меньшие конструкции и более жесткие допуски на размеры обычно увеличивают сложность изготовления и контроля.

Коэффициент заполнения – еще один важный параметр. Высокий коэффициент заполнения означает, что большая часть доступной поверхности способствует выполнению предполагаемой оптической функции. В приложениях освещения и отображения это может влиять на равномерность распределения света. Вместо этого в системах визуализации изменения профиля или расстояния между линзами могут привести к различиям в поведении фокуса от одной линзы к другой.

Различие между преломляющими матрицами микролинз и дифракционными матрицами микролинз также является фундаментальным.

Преломляющая MLA меняет направление света за счет геометрии поверхности линзы и показателя преломления материала. Поэтому его поведение тесно связано с кривизной линзы, выбором материала, длиной волны и фокусным расстоянием. Рефракционные матрицы подходят для таких применений, как фокусировка, визуализация, гомогенизация освещения и формирование луча.

Дифракционный MLA использует микроструктурированные элементы для управления фазой света посредством дифракции. Его оптический отклик может сильно зависеть от длины волны, что делает конструкцию особенно актуальной там, где требуются фазовые манипуляции или компактные оптические функции, зависящие от длины волны.

Для закупок разница важна, поскольку производственный процесс, требования к размерам, поведение длины волны и проверка производительности могут различаться между двумя конструкциями.

Где лист массива микролинз добавляет практическую ценность

Формат листа становится особенно полезным, когда оптическая система требует выполнения нескольких оптических функций на относительно компактной площади.

В системах отображения можно спроектировать матрицу микролинз для перенаправления или перераспределения света и улучшения оптического использования. Шаг, фокусные характеристики и коэффициент заполнения должны соответствовать структуре пикселей или архитектуре освещения. Плохая однородность массива может привести к видимым изменениям яркости или распределения света.

В системах визуализации отдельные линзы могут собирать или фокусировать свет на определенные области. Здесь решающее значение имеет согласованность диафрагмы, профиля объектива, фокусного расстояния и позиционирования. Небольшое отклонение, повторяющееся в большом массиве, может стать проблемой на уровне оптической системы, а не изолированным производственным дефектом.

В лазерной оптике массив может выполнять формирование луча, гомогенизацию или пространственное перераспределение. Применение лазеров часто предъявляет дополнительные требования к материалу подложки, передаче длины волны, качеству поверхности и устойчивости к повреждениям. Спецификация, достаточная для обычного освещения, может оказаться недостаточной для лазерного луча высокой мощности.

В системах AR/VR компактный размер и высокая оптическая интеграция MLA могут помочь разработчикам реализовать оптические функции в рамках ограниченных размеров модуля. В зависимости от архитектуры массив может участвовать в передаче света, управлении лучом, визуализации или других оптических функциях вблизи глаза.

Тот же принцип применим к оптической связи и прецизионному освещению. Вместо механического позиционирования множества отдельных линз массив может содержать большое количество оптических блоков в контролируемом геометрическом соотношении.

Это одно из ключевых отличий между листом микролинзового массива и обычной индивидуальной оптикой: ценность заключается не только в размере каждой линзы, но и в соотношении между тысячами линз по всей оптической поверхности.

Стабильность производства имеет такое же значение, как и номинальные характеристики

Массив микролинз может соответствовать номинальному диаметру линз, но при этом работать плохо, если структуры неоднородны по всему листу.

Предположим, что целевые линзы имеют одинаковую апертуру и фокусные характеристики. Если глубина тиснения варьируется от одной области к другой, эффективная кривизна и поведение фокуса также могут измениться. В системе визуализации это может выглядеть как непостоянный фокус. При освещении он может давать неравномерную интенсивность. При формировании луча локальные изменения могут изменить выходное распределение.

По этой причине покупатели должны проверять не только номинальные размеры, но также однородность массива, точность формы поверхности, допуски на размеры, качество поверхности и методологию проверки.

Выбор материала не менее важен. Показатель преломления влияет на взаимосвязь между геометрией линзы и оптической силой. Требования к передаче зависят от рабочей длины волны. Термическая стабильность может стать важной в лазерных или мощных системах освещения.

ECOPTIK имеет 15-летний опыт производства оптических компонентов и производит прецизионную оптику, включая микрооптические компоненты, сферические линзы, купола, цилиндрические зеркала, фильтры, призмы и окна. Варианты материалов включают оптическое стекло от Schott, CDGM и Corning, а также сапфир, CaF₂, MgF₂, плавленый кварц, Si, ZnSe и ZnS.

Доступный материал следует выбирать в зависимости от длины волны, оптической конструкции, условий окружающей среды и производственных требований, а не только по стоимости материала.

Для прецизионных проектов ECOPTIK также использует лазерные интерферометры ZYGO, ZEISS CMM Spectrum и Agilent Cary 7000 UMS для измерений и составления отчетов о продукции. Такая возможность проверки становится важной, когда для массива микролинз требуются документально подтвержденные размерные, поверхностные или спектральные характеристики.

Что определяет цену массива микролинз?

Не существует значимой единой цены на матрицу микролинз без определения ее технических характеристик.

Первым важным фактором является геометрия микролинзы. Меньшие отверстия, меньший шаг, большая плотность массива и более сложные тисненые профили могут увеличить сложность изготовления. Если проект требует чрезвычайно согласованных структур на большой площади, управление процессом становится более требовательным.

Материал подложки является еще одним фактором стоимости. Стандартное оптическое стекло и специализированные материалы могут иметь существенно разные затраты на сырье и обработку. Доступность материала, диапазон оптического пропускания, показатель преломления, термические свойства и обрабатываемость — все это влияет на предложение.

Точность производства также влияет на цену массива микролинз. Прототип, требующий относительно широких допусков, фундаментально отличается от производственного компонента, требующего строго контролируемых размеров линз, формы поверхности, расположения матрицы и оптической однородности.

Размер массива и его настройка также имеют значение. Небольшой прототип может потребовать работ по проектированию и настройке, стоимость одной детали которых относительно высока. Как только конструкция поступает в стабильное производство, большие объемы могут распределить затраты на оснастку, настройку процесса и проверку между большим количеством единиц.

Требования к покрытию, упаковке, инспекционной документации и сборке линз могут дополнительно повлиять на общую стоимость проекта.

Вот почему два листа матрицы микролинз с одинаковыми внешними размерами могут иметь очень разную цену. Реальное сравнение следует проводить с учетом полных оптических характеристик и производственных допусков.

Распространенные вопросы о покупке массива микролинз

Сколько стоит массив микролинз?
Фиксированной цены нет. Стоимость зависит от геометрии линзы, шага, апертуры, глубины тиснения, материала, размера матрицы, допуска, производственного процесса, количества, покрытия и требований к проверке.

Для чего используется массив микролинз?
Типичные области применения включают системы отображения, визуализацию, формирование лазерного луча, освещение, оптическое соединение, модули AR/VR, датчики и другие компактные оптические системы, требующие нескольких скоординированных функций линз.

В чем разница между преломляющей и дифракционной матрицей микролинз?
Преломляющий MLA в первую очередь перенаправляет свет посредством геометрии линзы и показателя преломления материала, тогда как дифракционный MLA контролирует свет посредством специально разработанных микроструктур и дифракции. Соответствующий выбор зависит от длины волны, оптической функции и архитектуры системы.

Как работает лист массива микролинз?
Каждая микролинза перенаправляет или фокусирует падающий свет, а весь массив создает скоординированный оптический эффект по всему листу. Шаг, диафрагма, профиль линзы, фокусное расстояние и расположение определяют итоговое распределение света или поведение изображения.

Какие факторы влияют на цену массива микролинз?
Основными факторами являются размеры линз, плотность массива, глубина тиснения, материал подложки, показатель преломления, точность поверхности, допуск на размер, размер массива, производственный процесс, уровень настройки, объем производства и требования к контролю.

Как выбрать матрицу микролинз для оптической системы?
Начните с длины волны, входного луча или условий освещения, требуемого фокусного поведения, рабочего расстояния, размера целевой матрицы, шага линзы, апертуры, материала и требуемой оптической однородности. Затем определите приемлемые производственные допуски и объем производства. Этот подход обеспечивает более полезную основу для сравнения поставщиков, чем просто сравнение цен.

Для OEM-производителей и инженеров-оптиков наиболее важным моментом является то, что массив микролинз представляет собой тесно связанную оптическую структуру, а не просто миниатюрную версию обычного объектива. Геометрия каждой линзы, целостность всего массива, материал подложки и производственный процесс совместно определяют производительность системы. При оценке поставщиков листов матрицы микролинз технически определенная спецификация и прозрачный стандарт проверки обеспечивают гораздо более надежную основу для контроля как оптических характеристик, так и цены матрицы микролинз.
