В компактных оптических приборах проблема часто заключается не в генерации или передаче света, а в поиске достаточного места для его точного направления. Призмы обычного размера могут оказаться трудными для интеграции в эндоскопы, узлы соединения лазерных диодов (LD) с оптоволокном и другие прецизионные инструменты, где важен каждый миллиметр механического пространства. В то же время простое уменьшение размера обычного оптического компонента не гарантирует требуемой системе угловой точности, качества поверхности или полезной апертуры.

Вот почему инженерам, оценивающим микропризменные линзы или микропризменную оптику, необходимо выходить за рамки физических размеров. Геометрия призмы, материал подложки, угловой допуск, качество поверхности, плоскостность поверхности, чистая апертура и покрытие — все это влияет на то, насколько эффективно компонент может перенаправлять свет в пределах ограниченного оптического пути.

Выбор правильной структуры микропризмы

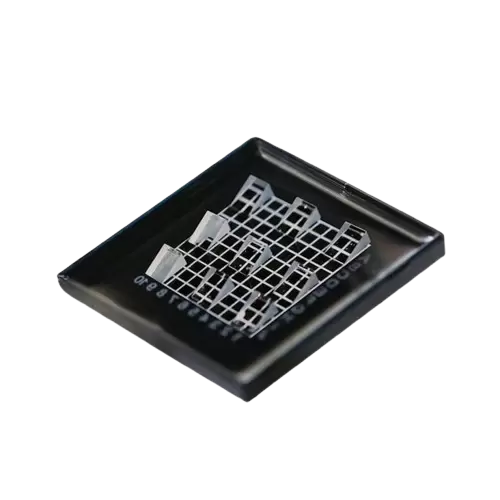

Микропризма — это, прежде всего, компонент для направления луча. Его геометрия определяет, как перенаправляется входящий свет и как оптический путь можно сложить внутри компактной сборки. Соответствующая структура зависит от того, требуется ли системе определенный поворот под прямым углом, точная регулировка угла, контроль ориентации изображения или стабильное отклонение луча.

Микропрямоугольная призма подходит, когда оптическая конструкция требует определенного поворота траектории на 90 градусов. Ее компактная геометрия позволяет сложить оптический путь, не занимая при этом места, которое заняла бы обычная призма большего размера. Это особенно полезно, когда путь визуализации или освещения должен изменить направление внутри ограниченного инструмента.

Микроклиновая призма работает по-другому. Его небольшой угол клина обеспечивает контролируемое угловое отклонение, что делает его полезным, когда целью является не большой поворот траектории, а относительно точная регулировка направления луча. Поэтому в оптических сборках, чувствительных к юстировке, угол клина может стать важным параметром конструкции.

Призма Micro Dove выбирается для оптических систем, включающих ориентацию изображения и особые требования к складыванию траектории. Ее геометрия может быть полезна, когда призма должна выполнять больше, чем простое изменение направления в компактной системе формирования изображения.

Микропента-призма полезна, когда требуется стабильное отклонение луча от геометрии призмы. Эта характеристика делает его привлекательным в оптических устройствах, где желаемое направление луча должно меньше зависеть от небольших изменений ориентации призмы.

Эти конструкции не следует рассматривать как взаимозаменяемые версии одного и того же компонента. Первым вопросом выбора должен быть: какую оптическую функцию должна выполнять призма? Только после этого следует определить размеры и допуски.

Почему микропризматическая оптика важна в эндоскопии и соединении LD с оптоволокном

Эндоскопические оптические системы иллюстрируют практическую причину использования миниатюрных призм. Доступное внутреннее пространство может быть крайне ограничено, в то время как оптический путь по-прежнему должен обеспечивать определенное направление обзора и достаточную полезную апертуру. Призма, которая физически мала, но имеет недостаточную светосилу, может создать виньетирование или ограничить количество полезного света, попадающего в систему формирования изображения.

По этой причине микропризменные изделия ECOPTIK в основном используются в эндоскопических приложениях и соединениях LD с волокном, а также используются производителями медицинских и промышленных инструментов.

В узле соединения ЛД с волокном призму можно расположить между лазерным диодом и последующей соединительной оптикой, чтобы перенаправить луч в пределах ограниченной механической компоновки. Здесь угловой допуск становится особенно важным. Ошибка угла призмы изменяет направление выходящего луча, что может сместить положение луча или угол падения на следующий оптический элемент.

Для системы связи это означает, что призму следует оценивать как часть полного бюджета выравнивания, а не как изолированный оптический компонент. Угол призмы, положение установки, диаметр луча, соединительная линза и ось волокна — все это влияет на конечную геометрию соединения.

Характеристики микропризмы, влияющие на оптические характеристики

Миниатюризация не устраняет необходимости размерного и оптического контроля. Фактически, в масштабе всего несколько миллиметров или меньше относительно небольшие производственные отклонения могут стать существенными по сравнению с общими размерами компонента.

ECOPTIK предлагает конструкции микропризм размером от 0,2 мм до 5 мм. Эта линейка поддерживает компактные оптические сборки, но выбранный размер должен основываться на фактической площади луча и требованиях к механической установке, а не на самом маленьком доступном корпусе.

Угловой допуск является одной из наиболее важных характеристик. ECOPTIK может обеспечить угловые допуски до ±10 угловых секунд. В системе связи LD с волокном этот уровень углового контроля может быть важен, поскольку даже небольшое отклонение направления луча может повлиять на положение луча в соединительной оптике или интерфейсе волокна.

Требуемый допуск зависит от оптической системы. Обычное приложение для трассировки лучей может не требовать таких же угловых характеристик, как соединительная система с ограниченным бюджетом на выравнивание. Выбор излишне жесткого допуска может повысить производственные требования, не обеспечивая при этом измеримой выгоды для системы, а недостаточный допуск может затруднить оптическую юстировку.

Качество поверхности оценивается как 20/10 или 10/5, в зависимости от требований применения. Качество поверхности описывает микроскопические дефекты, такие как царапины и вмятины. В лазерных системах и системах визуализации эти дефекты могут способствовать рассеянию света и нежелательным фоновым сигналам. Поэтому спецификация 10/5 может быть более подходящей, когда рассеянный свет особенно чувствителен.

Плоскостность поверхности может достигать λ/10. Этот параметр относится к геометрической точности оптической поверхности и ее влиянию на качество передаваемого волнового фронта. Для точных изображений и лазерных приложений плоскостность поверхности может стать более важной, когда призма размещается на чувствительной части оптического пути.

Светлая апертура превышает 90% размера компонента. Это особенно актуально для миниатюрных призм, поскольку физический размер компонента не обязательно соответствует полезной оптической площади. Доступную апертуру следует сверить с фактическим диаметром луча и ожидаемыми условиями падения, чтобы избежать нежелательного ограничения.

Выбор стекла BK7 или плавленого кварца

Подложку следует выбирать в соответствии с длиной волны и системными требованиями, а не просто по механической доступности.

Стекло BK7 подходит для многих оптических систем видимого и ближнего инфракрасного диапазона, где его характеристики пропускания и установленные оптические характеристики соответствуют требованиям применения. Часто это практическая отправная точка для микрооптических сборок общего назначения.

Плавленый кварц становится более привлекательным, когда система требует сильного пропускания ультрафиолета или большей термической стабильности. Для лазерных инструментов рабочая длина волны должна быть определена до выбора подложки, поскольку пропускание материала и оптические свойства напрямую связаны с длиной волны.

ECOPTIK работает с широким спектром оптических материалов, включая стекло, поставляемое Schott, CDGM и Corning, а также сапфир, CaF₂, MgF₂, плавленый кварц, Si, ZnSe и ZnS. Эти возможности материала позволяют рассматривать спецификацию Micro Prism как часть полной оптической конструкции, а не ограничиваться одним стандартным вариантом стекла.

Покрытие и прозрачную апертуру следует рассматривать вместе

Спецификация покрытия должна основываться на фактической рабочей длине волны, угле падения и цели пропускания. Для приложений с микропризмами доступная оптическая площадь уже ограничена миниатюрными размерами, поэтому ненужные потери передачи на поверхностях призмы могут стать более значительными.

ECOPTIK предоставляет покрытия в соответствии с требованиями заказчика. Поэтому для системы связи ЛД с волокном покрытие следует определять вместе с длиной волны лазера и геометрией падения. Вместо этого для эндоскопических систем требования могут отдавать приоритет широкополосной передаче во всем диапазоне длин волн визуализации.

Решение о покрытии также следует учитывать наряду с прозрачной апертурой. Призма может соответствовать своим номинальным размерам, но при этом не обеспечивать требуемую полезную площадь луча, если оптический путь плохо согласован с ее апертурой.

Возможности ECOPTIK по производству и тестированию микропризм

ECOPTIK имеет 15-летний опыт производства оптических компонентов и производит прецизионную оптику, включая призмы, сферические линзы, цилиндрические зеркала, микрооптические компоненты, фильтры, окна и другие оптические элементы по индивидуальному заказу.

Для применения микропризм ECOPTIK сочетает изготовление миниатюрных призм с выбором материала и оптическим контролем. Ее испытательное оборудование включает лазерные интерферометры ZYGO, ZEISS CMM Spectrum и Agilent Cary 7000 UMS, поддерживающие размерные, поверхностные, интерферометрические и спектральные измерения, а также отчеты о продукции.

ECOPTIK также предоставляет услуги по сборке линз, что может быть актуально, когда микропризму необходимо интегрировать в компактный оптический модуль, а не поставлять как отдельный компонент.

Соответствие характеристик микропризмы оптическому пути

Правильная микропризма не обязательно должна быть самым маленьким компонентом или компонентом с самым жестким допуском. Выбор следует начинать с требуемой оптической функции, а затем переходить к системным ограничениям.

Для поворота по фиксированной траектории может подойти микропрямоугольная призма. Когда требуется небольшая коррекция направления луча, Micro Wedge предлагает другое решение. Призма Micro Dove может удовлетворить особые требования к ориентации изображения, а призма Micro Penta может обеспечить стабильное отклонение луча при компактной компоновке.

Следующий этап — подобрать подложку по длине волны, убедиться, что размеры 0,2–5 мм обеспечивают достаточный механический и оптический зазор, и установить необходимый угловой допуск. Качество поверхности, плоскостность λ/10 и прозрачная апертура должны затем оцениваться в соответствии с чувствительностью системы визуализации или лазерной системы.

В эндоскопии приоритетом может быть размещение призмы в ограниченном оптическом канале с сохранением полезной апертуры. Для соединения LD с волокном угловой допуск и расположение могут доминировать в спецификации. Для промышленных приборов баланс между оптическими характеристиками, размером корпуса, покрытием и допусками сборки может определять окончательную конфигурацию.

Таким образом, микропризма — это не просто обычная призма, изготовленная в меньшем масштабе. Его ценность заключается в сочетании компактной геометрии с контролируемым оптическим отклонением, полезной апертурой и характеристиками, которые соответствуют требованиям юстировки миниатюрной оптической системы. Оценивая микропризменные линзы и микропризменные оптические изделия по структуре, материалу, угловому допуску, качеству поверхности, плоскостности, апертуре и покрытию, инженеры могут построить более предсказуемый оптический путь для эндоскопии, соединения ЛД с волокном и других прецизионных инструментов с ограниченным пространством.
