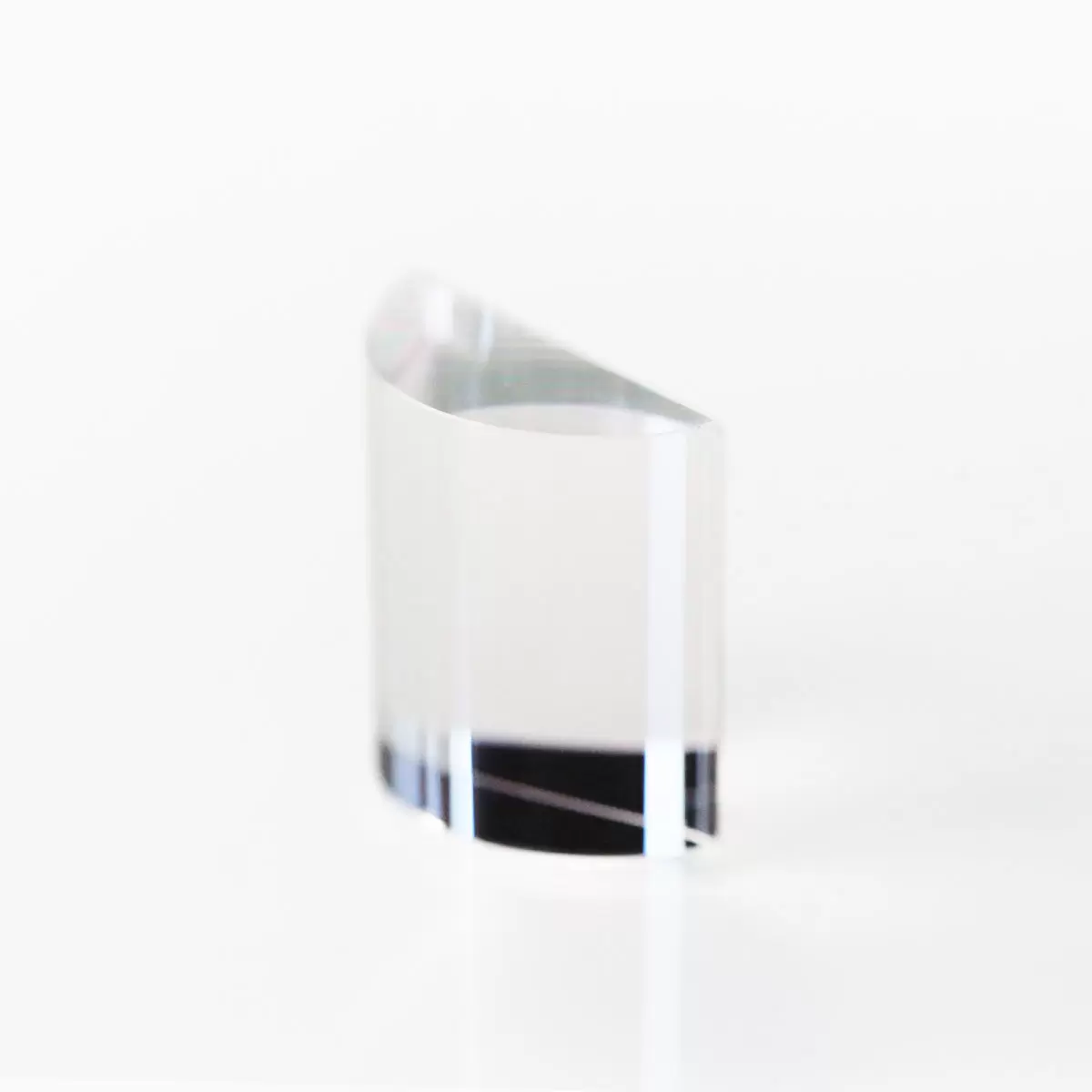

Цилиндрическое зеркало — это особый оптический компонент, принцип работы и области применения которого существенно отличаются от традиционных сферических зеркал. Ниже приведено подробное описание его основных принципов и основных областей применения:

I. Принцип работы цилиндрического зеркала

Ключевой особенностью цилиндрического зеркала является форма его поверхности: в одном направлении это цилиндрическая поверхность (с кривизной), а в другом вертикальном направлении — плоскость (без кривизны). Эта асимметричная структура приводит к совершенно различному поведению световых лучей в двух ортогональных направлениях:

1. Направление кривизны (меридианное направление)

-Выпуклое цилиндрическое зеркало: при падении параллельно направленного света он фокусируется в фокальную линию (а не в точку), подобно сжатию света в прямую линию.

- Вогнутое цилиндрическое зеркало: свет, излучаемый точечным источником света, расходится на параллельные световые полосы.

Принцип действия: согласно закону преломления (закону Снелла), световые лучи отклоняются в направлении кривизны, а фокусное расстояние определяется радиусом кривизны и показателем преломления материала.

2. Направление в плоскости (сагиттальное направление)

— При прохождении света через плоскость он не отклоняется (что эквивалентно прохождению через плоское стекло) и не изменяет состояние сходимости или расходимости света.

3. Характеристики изображения

- Точечный источник света → изображение в виде прямой линии (линейная фокусировка);

- Круглое пятно → деформируется в эллиптическое или линейное пятно;

-Введение значительного астигматизма: очаговое разделение между меридиональной и сагиттальной плоскостями.

II. Основные области применения

Возможность однонаправленного оптического управления цилиндрическими зеркалами делает их незаменимыми в следующих областях:

1. Лазерная обработка и производство

- Лазерная резка/маркировка: сжатие круглого лазерного луча в тонкое линейное пятно (увеличение плотности энергии), используется для прецизионной обработки стекла, кремниевых пластин и металлов.

- Обработка поверхности: создание равномерных линейных световых пятен для лазерного гашения, наплавки и отжига.

- Формирование пучка: Объединение нескольких цилиндрических зеркал для преобразования гауссовых пучков в плоские световые пятна, что повышает однородность обработки.

2. Оптическая визуализация и обнаружение

- Система линейного сканирования изображений:

- Цилиндрическое зеркало коллимирует источник света в линейное освещение, которое используется в сочетании с линейной матричной камерой для высокоскоростного сканирования объектов (например, для контроля качества продукции на сборочных линиях и защиты банкнот от подделок).

Области применения: обнаружение дефектов ЖК-панелей, контроль качества печати, сканер документов.

-3D-сканирование: генерация линейных лазерных узоров в проекции структурированного света.

3. Технологии отображения и освещения

- Лазерный проектор: преобразование эллиптического светового пятна, излучаемого лазерным диодом, в прямоугольное однородное световое пятно.

- Лазерный дисплей: в сочетании с массивом микролинз для оптимизации распределения светового поля.

-Сканирование штрихкодов: вращающиеся цилиндрические зеркала создают линии сканирования, покрывающие область штрихкода (традиционные лазерные сканирующие устройства).

4. Биомедицинские и научные приборы

- Проточный цитометр: фокусирует лазер в тонкий световой луч (толщиной ~10 мкм) и облучает движущиеся клетки для возбуждения флуоресценции.

-Конфокальный микроскоп: Создание образцов для сканирования с линейной фокусировкой для повышения скорости получения изображений.

- Оптическая когерентная томография (ОКТ): режим линейной подсветки уменьшает артефакты движения.

5. Спектроскопия и оптические системы

- Спектрометр: источник света с коллимированной щелью или сфокусированный рассеянный свет на детекторе (например, спектрометр с вогнутой дифракционной решеткой).

- Коррекция астигматизма: Компенсация астигматизма, вносимого сферическими линзами (обратные цилиндрические зеркала компенсируют искажения).

III. Ключевые проектные моменты — параметры и описание.

- Направление кривизны: направление кривизны должно строго соответствовать требованиям применения (например, лазерная резка должна быть перпендикулярна поверхности материала).

-Комбинированное использование: Два цилиндрических зеркала, расположенные перпендикулярно друг другу, могут независимо управлять оптическим путем по осям X/Y (например, расширение и фокусировка лазерного луча).

-Выбор материалов: плавленый кварц для ультрафиолетового излучения, кремний/германий для инфракрасного излучения и стекло BK7 для видимого излучения.

Требования к покрытию: антибликовая пленка (снижающая потери на отражение), пленка с высокой отражательной способностью (отражающее цилиндрическое зеркало) или металлическая пленка (устойчивая к воздействию лазера высокой мощности).

- Управление аберрациями: для уменьшения астигматизма необходимо оптимизировать кривизну или использовать несферические цилиндрические зеркала, а высокоточные системы требуют сочетания коррекции с помощью сферических зеркал.

Подведите итоги

Цилиндрические зеркала, обладающие возможностью однонаправленного оптического управления, незаменимы в тех случаях, когда необходимо сжать световую энергию в линейное распределение. От промышленной лазерной обработки до биомедицинской визуализации, а затем и до бытовой электроники (сканеры, проекторы) — их основная ценность заключается в следующем:

1. Эффективное формирование луча (круг → линия/эллипс);

2. Одномерная манипуляция с высоким разрешением (линейное сканирование/линейное освещение);

3. Гибкость системной интеграции (ортогональное комбинирование для создания сложных оптических трактов).

Правильный выбор направления кривизны, фокусного расстояния и схемы покрытия является ключом к максимальной эффективности.
